3D обмер

В компанию обратился представитель завода по производству ГБА оборудования для Газпрома. Он отвечает за работы по смене укрытий на газоперекачивающих агрегатах. Для этих целей нужен обмер и 3D модель существующего одно и двух этажного оборудования.

Задача: Внешний 3D обмер нужен по точкам обхода вокруг изделия и сверху. Также необходимо создать 3Д модель внешней стороны и некоторых внутренних помещений.

Требованием заказчика была оперативность выхода на объект проведения работ. Через 7 дней отправили в командировку укомплектованного инженера по 3Д обмеру.

3D обмер оборудования и помещений объекта

Заказчик имеет два объекта рядом: в Поселке Мышкино и Переславле Залеском. Работы будут проходить с 2023 по 2024 год.

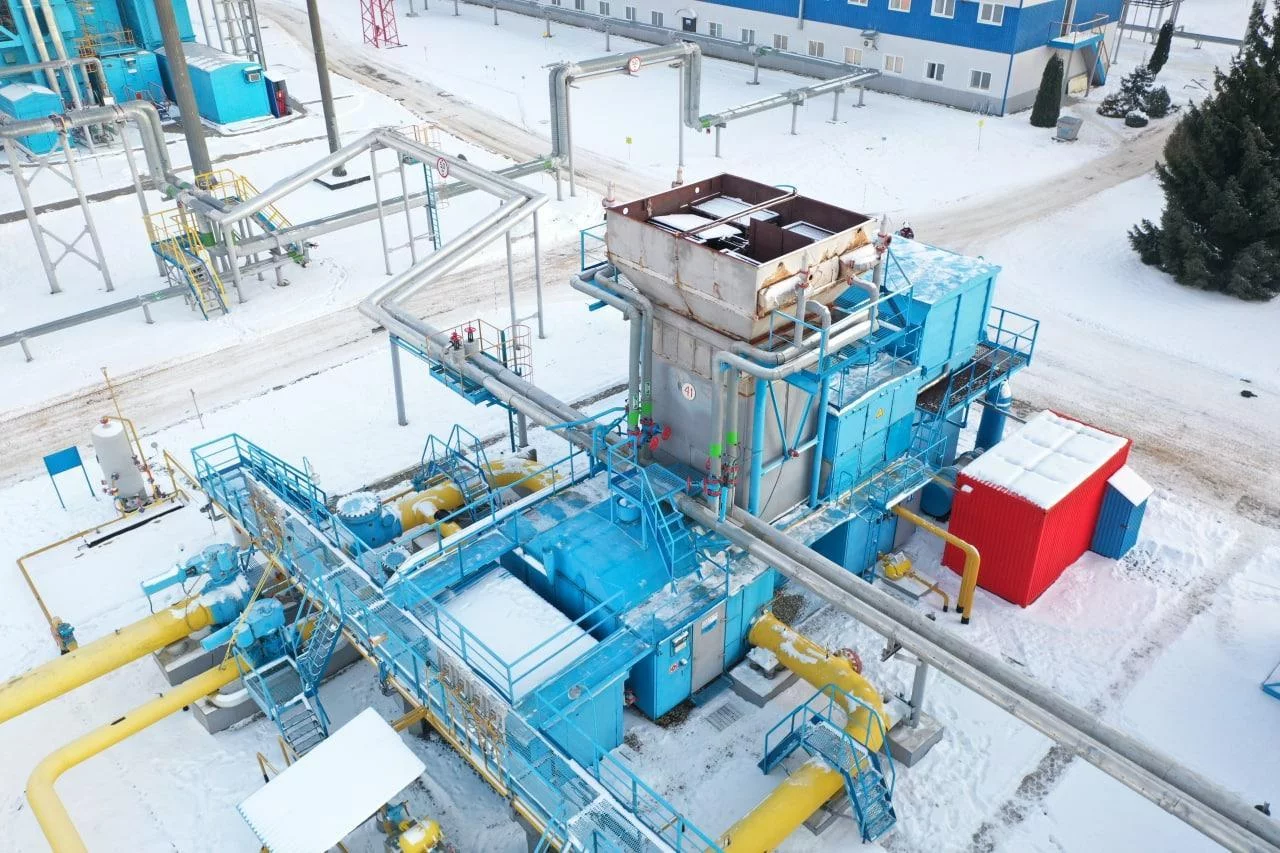

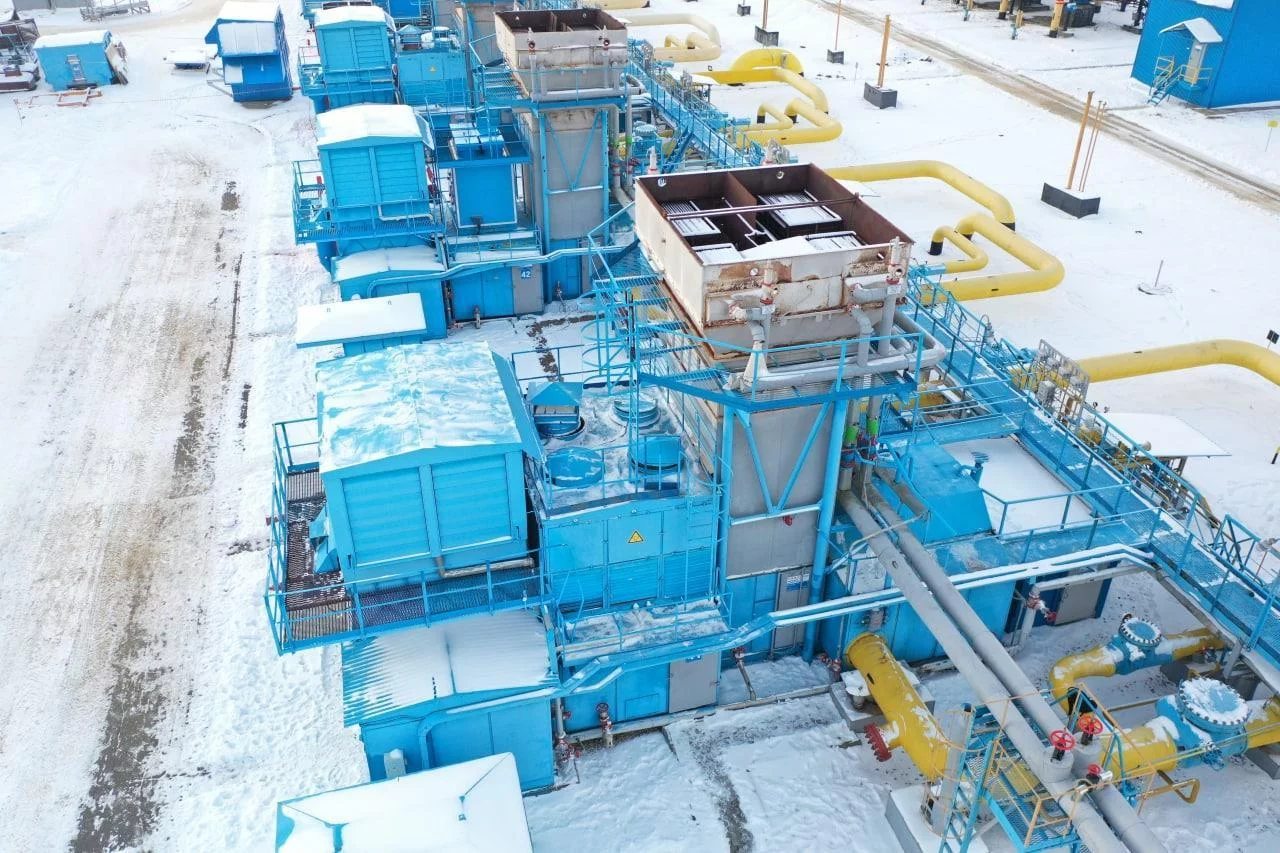

На объекте снимали газоперекачивающий агрегат, размером около 25 х 5 метров. Местами конструкция доходит до 4 этажной высоты.

• При выполнении 3D обмера использовали сканер.
• В трудно доступных высотных участках прибегали к помощи квадрокоптера.
• Также выполнили 3D обмер внутренних помещений.

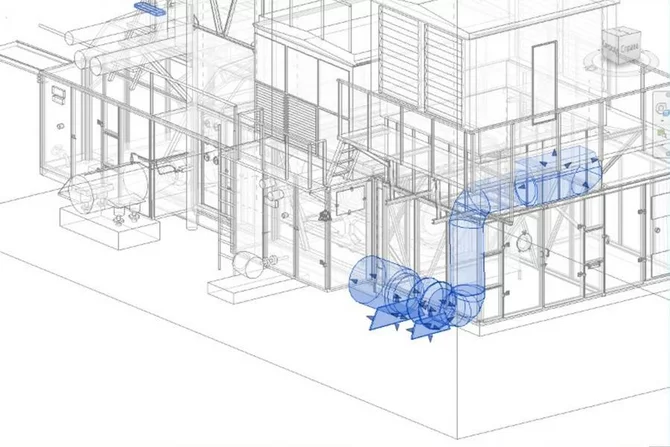

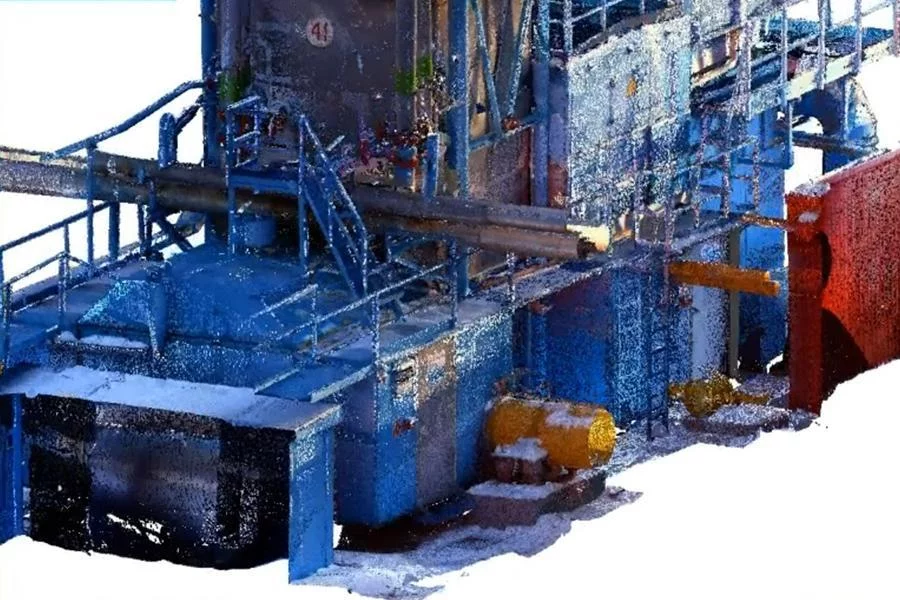

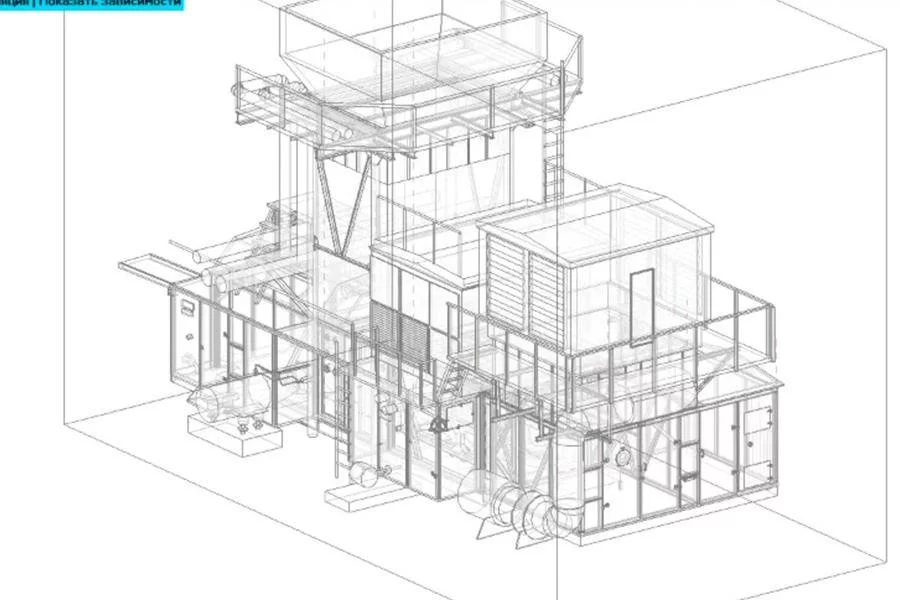

• По полученному облаку точек создали объектную модель в формате Revit / Stp.

Работы проводятся для дальнейшего ремонта старого оборудования, кап. ремонта  укрытий, замены систем и обвязки агрегатов.

Для квадрокоптера, на каждой станции, установлены взлетно-посадочные площадки.

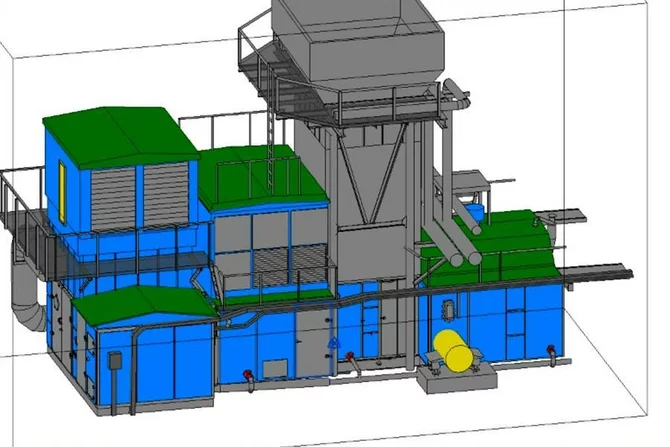

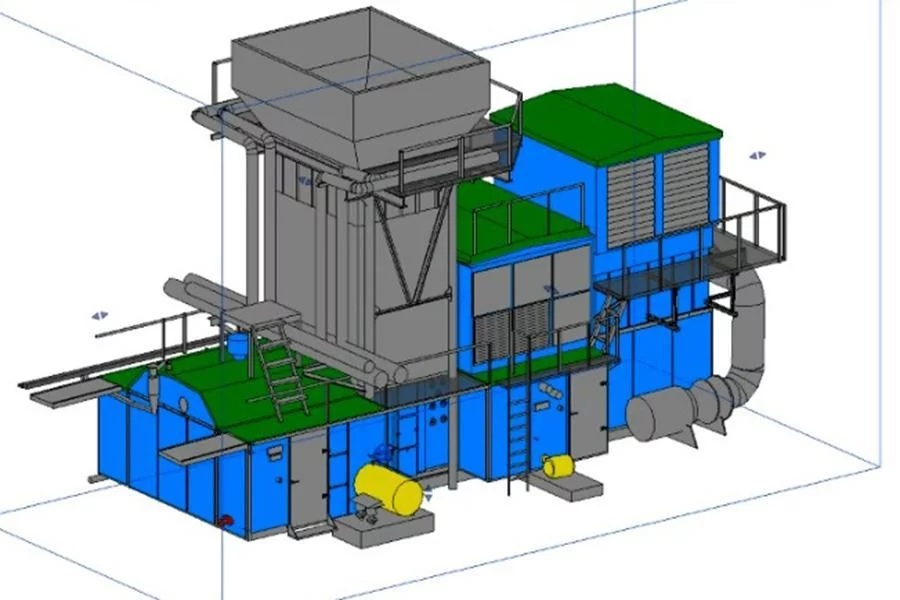

Особенности модели, созданной по данным лазерного 3D обмера:

• В данной модели воспроизведено порядка 700 объектов различных форм - от опорных балок до ручек и петель дверей.
• Модель подходит для дальнейших работ по проектированию и проведению капитального ремонта агрегата.

Много полезной информации о процессе сканирования –  найдете на данной странице.
