Лазерное сканирование зданий и сооружений

Лазерное 3D-сканирование — бесконтактный метод пространственных измерений, который фиксирует фактическую геометрию видимых поверхностей здания, сооружения или территории.

Что такое лазерное 3D-сканирование зданий и сооружений?

Сканер определяет координаты большого числа точек, а данные с отдельных позиций объединяются в зарегистрированное облако точек. На его основе готовят обмерные чертежи, сечения, 3D-модель или BIM-модель.

В отличие от выборочных ручных обмеров, сканирование сохраняет геометрию объекта целиком в пределах видимости прибора. Если нужная зона снята с требуемой плотностью и качеством, к данным можно возвращаться при камеральной обработке без повторного выезда.

Нормативные документы: чем регламентируется лазерное сканирование?

Состав требований зависит от назначения работ. Для проектирования технологии, получения данных и метрологического контроля применяют, в частности:

• ГОСТ Р 71863-2024 — общие положения лазерного сканирования;
• ГОСТ Р 72225-2025 — требования к наземному лазерному сканированию;
• ГОСТ Р 72226-2025 — требования к воздушному лазерному сканированию;
• ГОСТ Р 72263-2025 — требования к материалам воздушного лазерного сканирования;
• ГОСТ Р 8.794-2012 — поверка наземных лазерных сканеров.

Систему координат, точность, плотность данных и перечень выдаваемых материалов закрепляют в техническом задании или программе работ.

Для каких объектов выполняют лазерное сканирование?

Метод выбирают для зданий и сооружений, где проекту нужны полные и проверяемые данные о фактической геометрии, а выборочных размеров недостаточно.

• Проектирование и реконструкция: существующие здания, помещения и конструкции, для которых нужна фактическая геометрия.
• Строительный контроль: объекты, где проверяют положение конструкций, объёмы и соответствие фактического состояния проекту.
• Промышленные объекты: цеха, ангары, оборудование, трубопроводы и инженерные системы.
• Фасады и помещения: этажи, стены, колонны, лестницы, фасады и кровли.
• Объекты архитектуры и реставрации: здания и элементы со сложной или исторической геометрией.
• Инфраструктура и территории: дороги, мосты, тоннели, промышленные площадки, карьеры и линейные объекты.

Когда лазерное сканирование не требуется?

Лазерный сканер не является обязательным инструментом для каждой обмерной задачи. Другой метод может быть рациональнее, если:

• нужно получить несколько размеров или контрольных отметок;
• объект небольшой, простой и доступен для обычных обмеров;
• фактическая геометрия ещё не сформирована;
• актуальная документация достаточна, а уточнение геометрии не входит в задачу;
• детальная модель не будет использоваться в проекте.

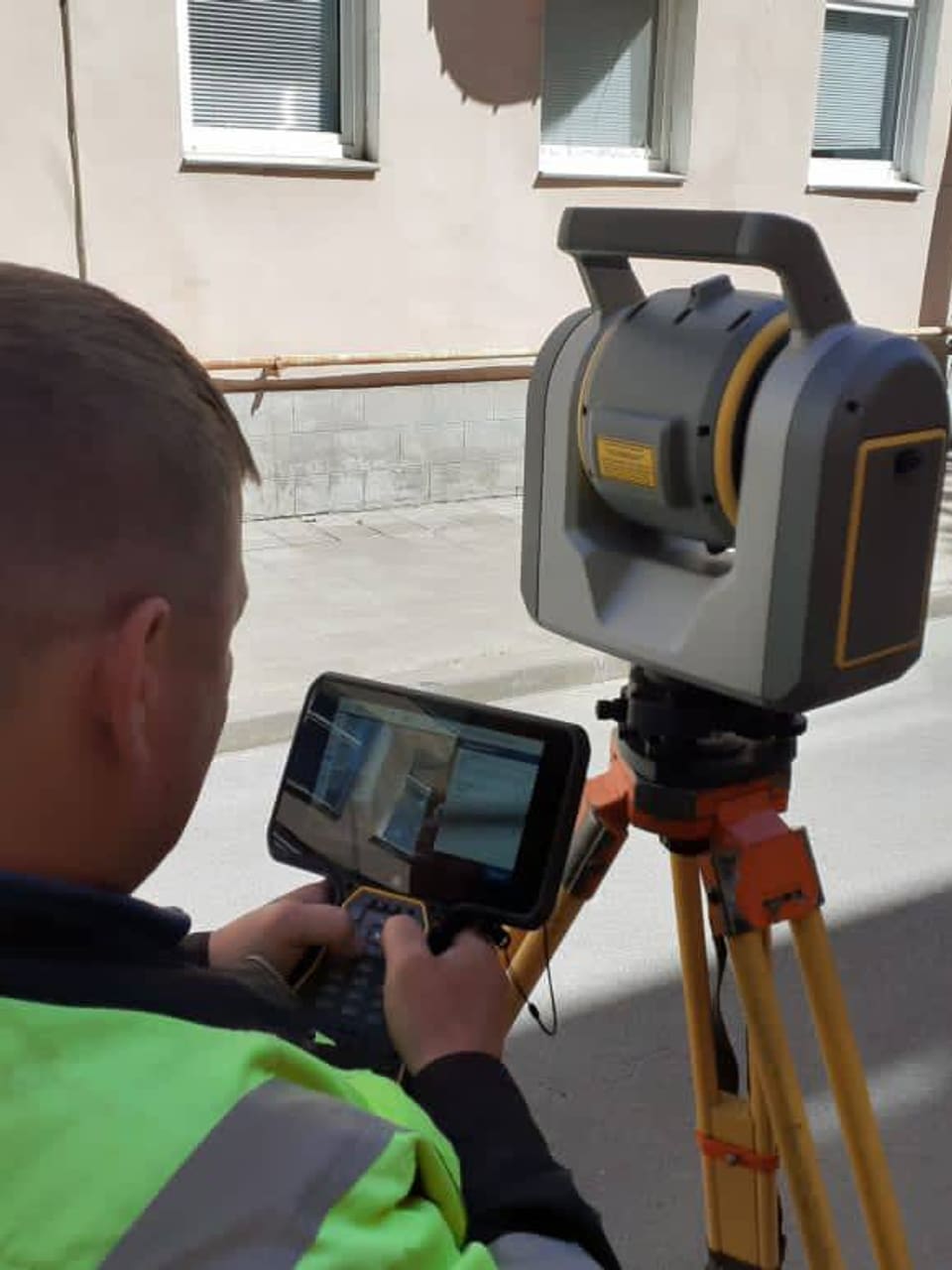

Этапы лазерного 3D-сканирования

Рабочий процесс делится на пять проверяемых этапов — от постановки задачи до передачи согласованного комплекта файлов.

Методы выполнения лазерного сканирования

Метод измерений выбирают по геометрии и размеру объекта, требуемой точности, доступности зон и способу привязки данных. На одном объекте могут сочетаться несколько решений:

• Сканирование с отдельных станций: прибор последовательно устанавливают в выбранных позициях, а сканы объединяют в единое облако точек.
• Мобильное или переносное сканирование: систему перемещают по объекту; требования к точности и маршруту заранее закрепляют в задании.
• Геодезическая привязка и контроль: при необходимости применяют контрольные точки, тахеометрические или спутниковые измерения.
• Комбинированный метод: сложные, закрытые или критичные зоны дополняют измерениями с других позиций или другим прибором.

Какие виды лазерного сканирования бывают?

Оборудование и технологию выбирают по размеру объекта, требуемой точности, доступности зон и будущему формату результата.

Наземное стационарное сканирование

Сканер устанавливают на штатив. Метод подходит для зданий, фасадов, помещений и промышленных объектов, когда важны детализация и контроль качества.

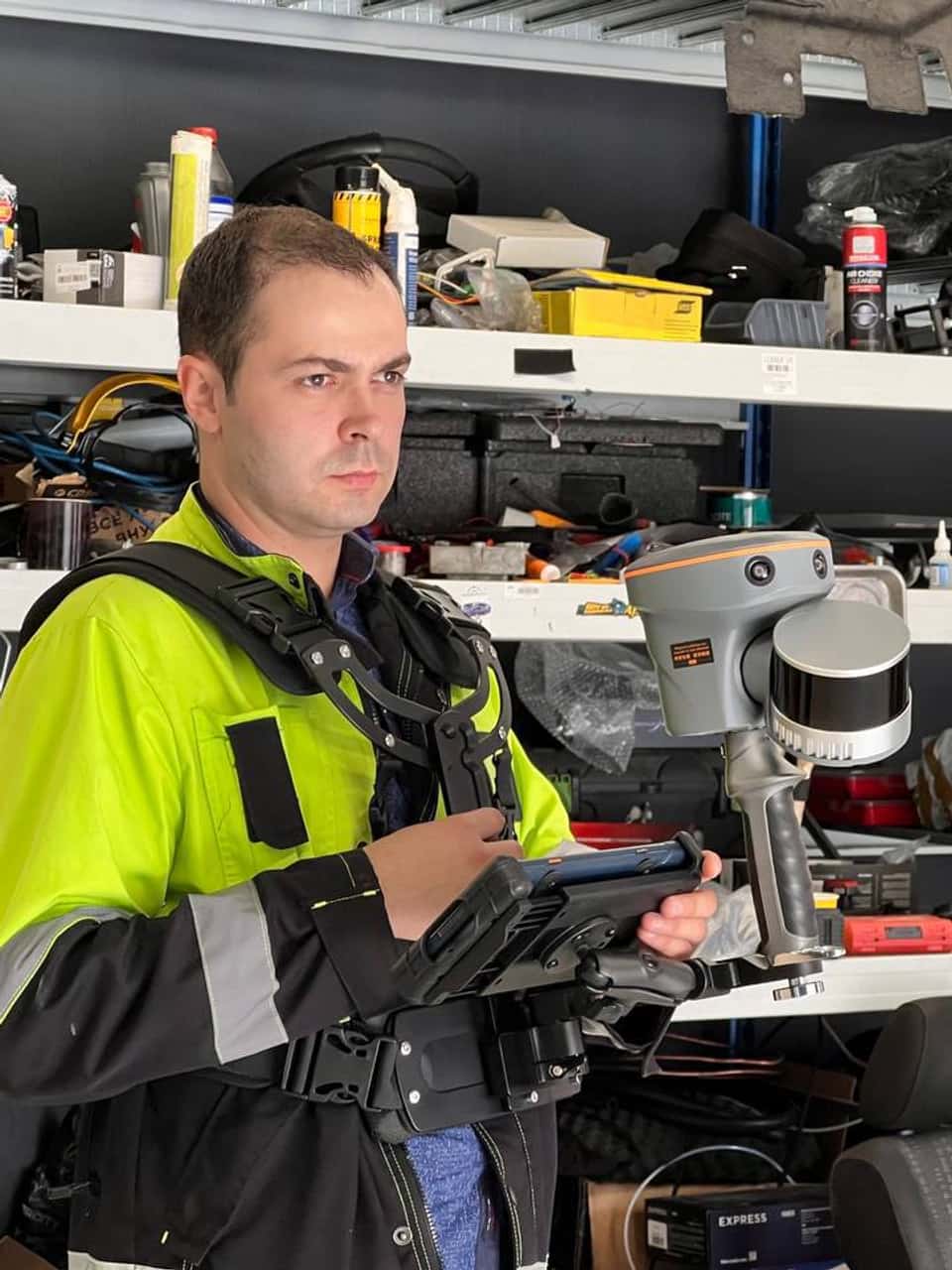

Мобильное сканирование

Оператор проходит объект со сканирующей системой. Метод ускоряет съёмку больших помещений и протяжённых маршрутов, но требования к точности согласуют отдельно.

Воздушное сканирование

Применяется для территорий, рельефа, карьеров и инфраструктуры. Подробный действующий раздел о воздушном сканировании остаётся ниже в этой же смысловой группе.

Ручные и локальные сканеры

Компактные приборы используют для отдельных деталей и локальных зон. Наличие конкретной услуги и оборудования подтверждают до включения в предложение.

Сколько стоит лазерное 3D-сканирование?

Цена рассчитывается не только по площади. Для корректной сметы инженеру нужны сведения об объекте и требуемом результате.

• Размер и геометрия: площадь, этажность, протяжённость, количество помещений и сложность поверхностей.
• Доступ и режим объекта: высотные и опасные зоны, пропускной режим и ограничения по времени.
• Точность и привязка: требуемый допуск, плотность данных, система координат и контрольные измерения.
• Комплект выдачи: только облако точек либо также чертежи, разрезы, карты отклонений, 3D- или BIM-модель.
• Детализация модели: перечень элементов и количество согласуемых видов.
• Сроки и география: срочность, удалённость объекта, командировочные расходы и количество выездов.

Рассчитать стоимость лазерного сканирования онлайн

От чего зависят точность и полнота данных лазерного сканирования?

Требуемую точность задают в техническом задании. На итог влияют класс оборудования, расстояние и угол съёмки, свойства поверхности, плотность станций, регистрация сканов и привязка к системе координат.

Важно: паспортная погрешность отдельного измерения и точность итогового облака или модели — не одно и то же. Допуск подтверждают методикой и контролем качества для конкретного объекта.

Когда нужны дополнительные позиции или повторное лазерное сканирование?

Дополнительные позиции предусматривают уже во время полевых работ, если отдельные поверхности закрыты конструкциями, оборудованием или другими препятствиями, а требуемую геометрию нельзя получить из одной точки. Количество позиций зависит от сложности объекта, видимости и требований к результату.

Повторный выезд требуется не автоматически, а по результатам контроля или изменения задачи: если обнаружены критичные пропуски, объект изменился после первой съёмки, заказчик добавил новые зоны либо повысил требования к детализации. Если исходная зона снята полностью и с согласованным качеством, дополнительные сечения и размеры можно подготовить по сохранённому облаку без повторного сканирования.

Пример результата лазерного сканирования

Ниже показаны разные форматы результата лазерного 3D-сканирования: зарегистрированное облако точек, карта отклонений, 3D-модель и обмерные чертежи. Точный состав выдачи зависит от задачи и фиксируется в техническом задании.

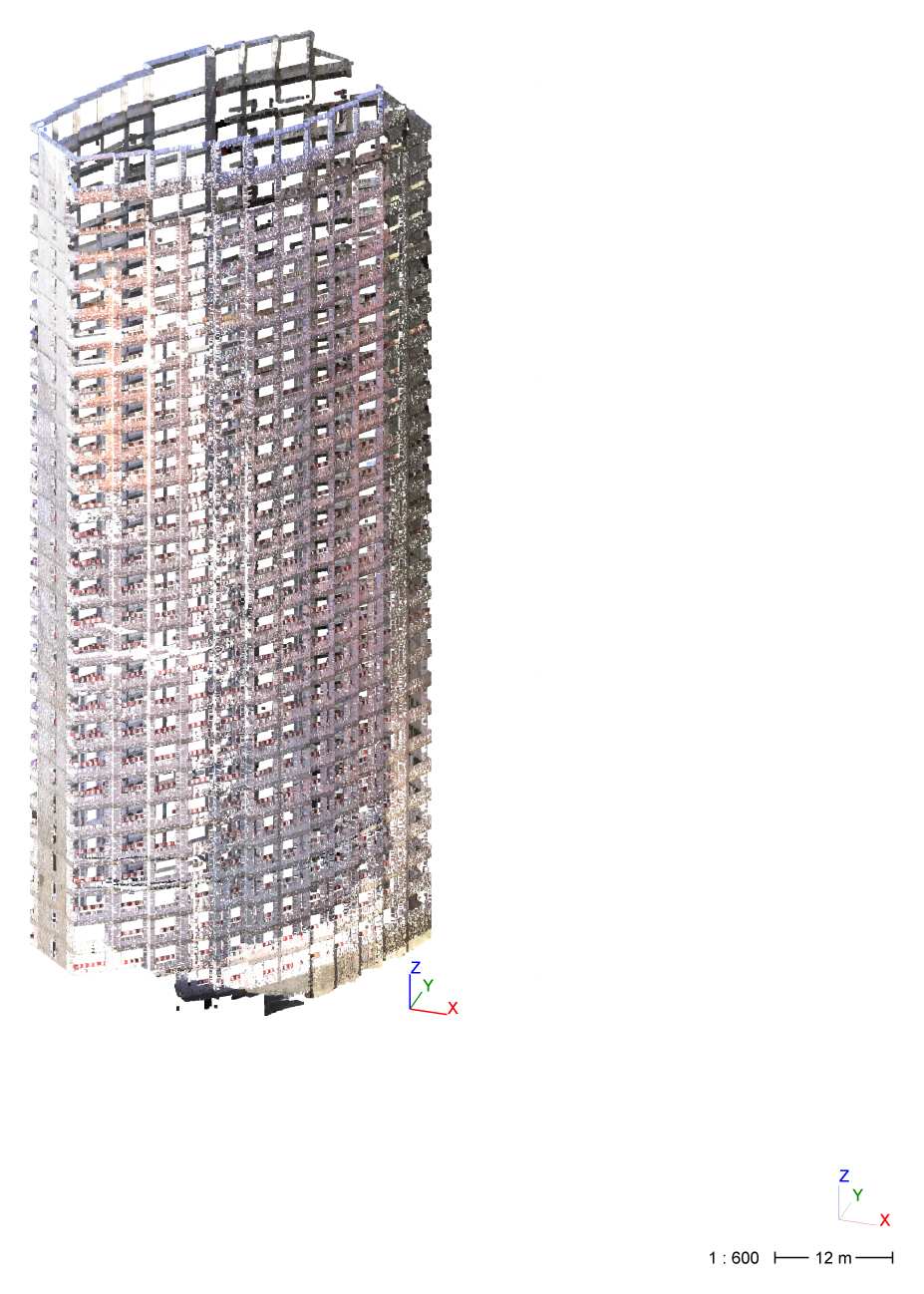

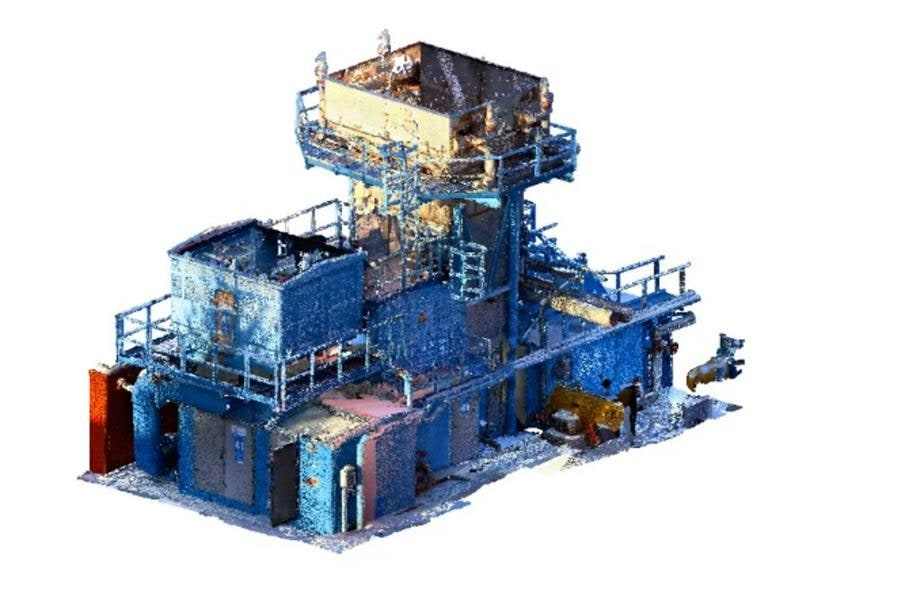

Облако точек коттеджа

Облако точек многоэтажного здания

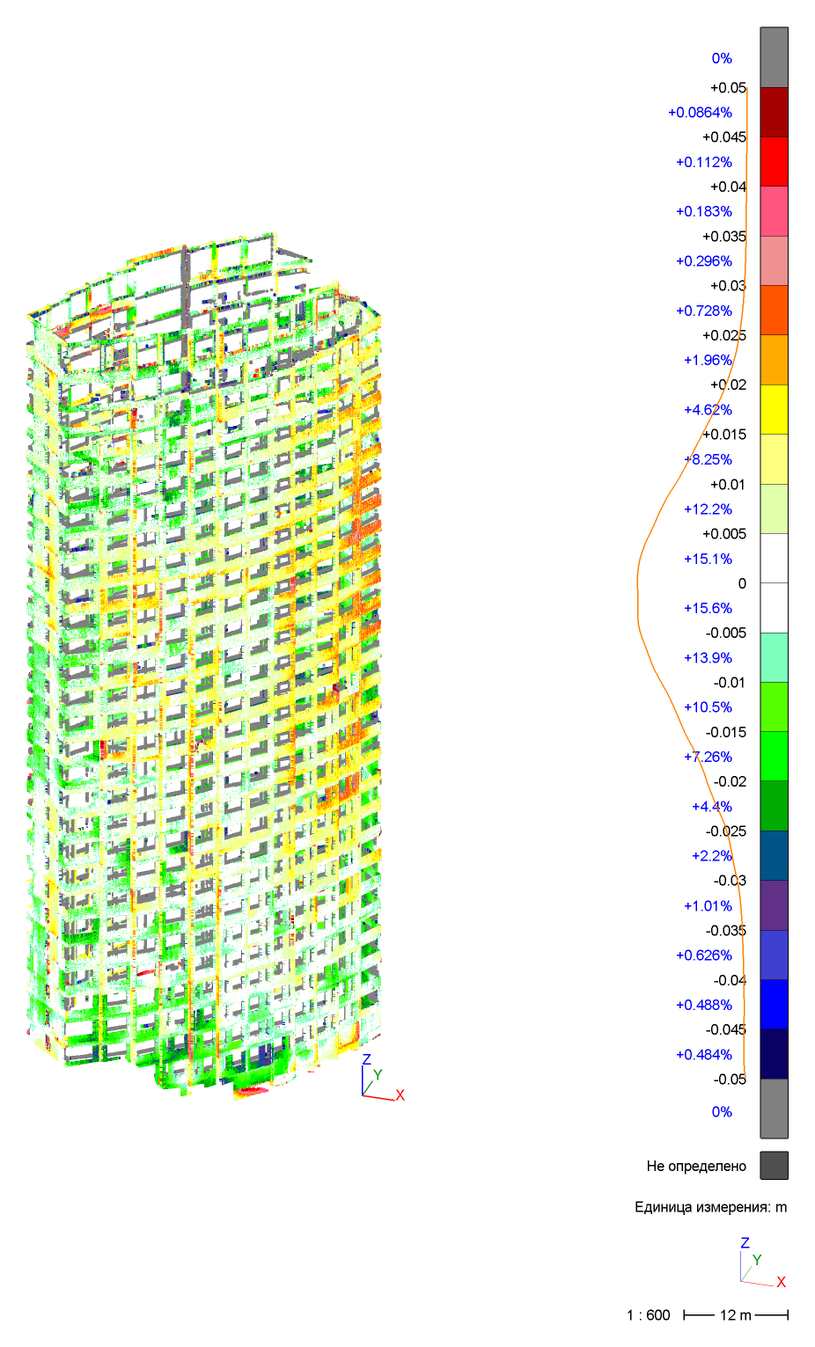

Карта отклонений конструкций

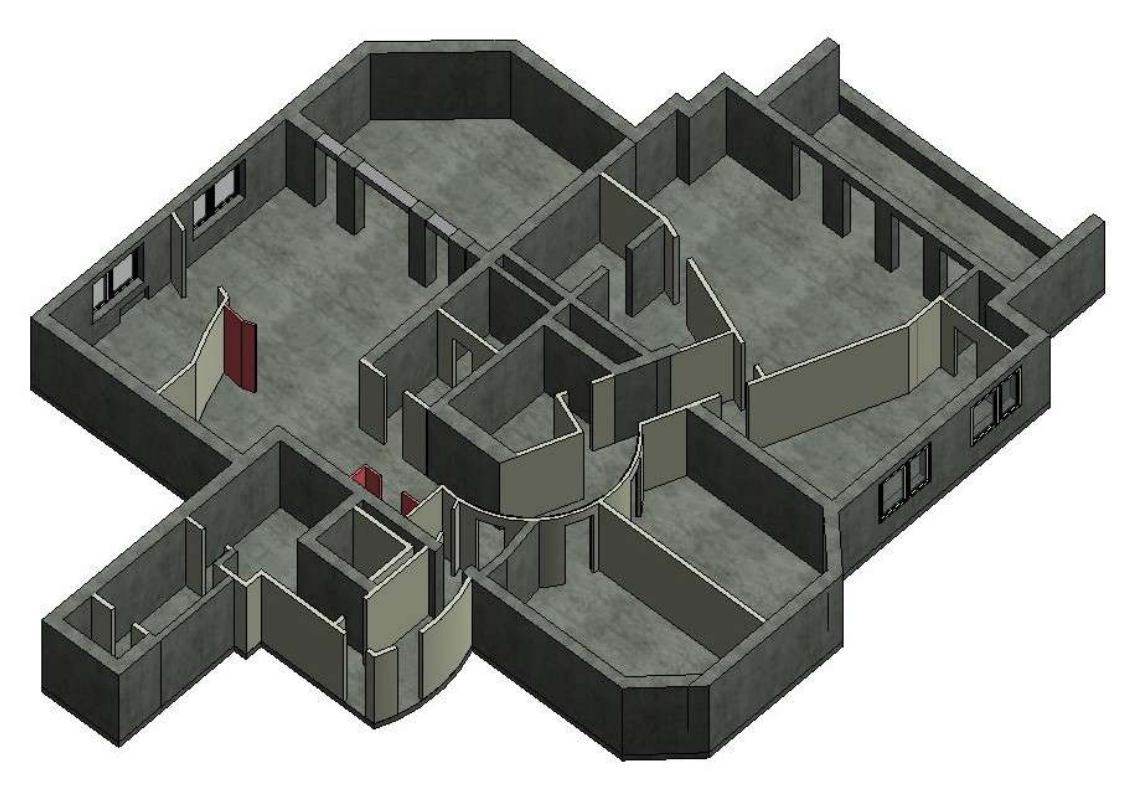

3D-модель помещения

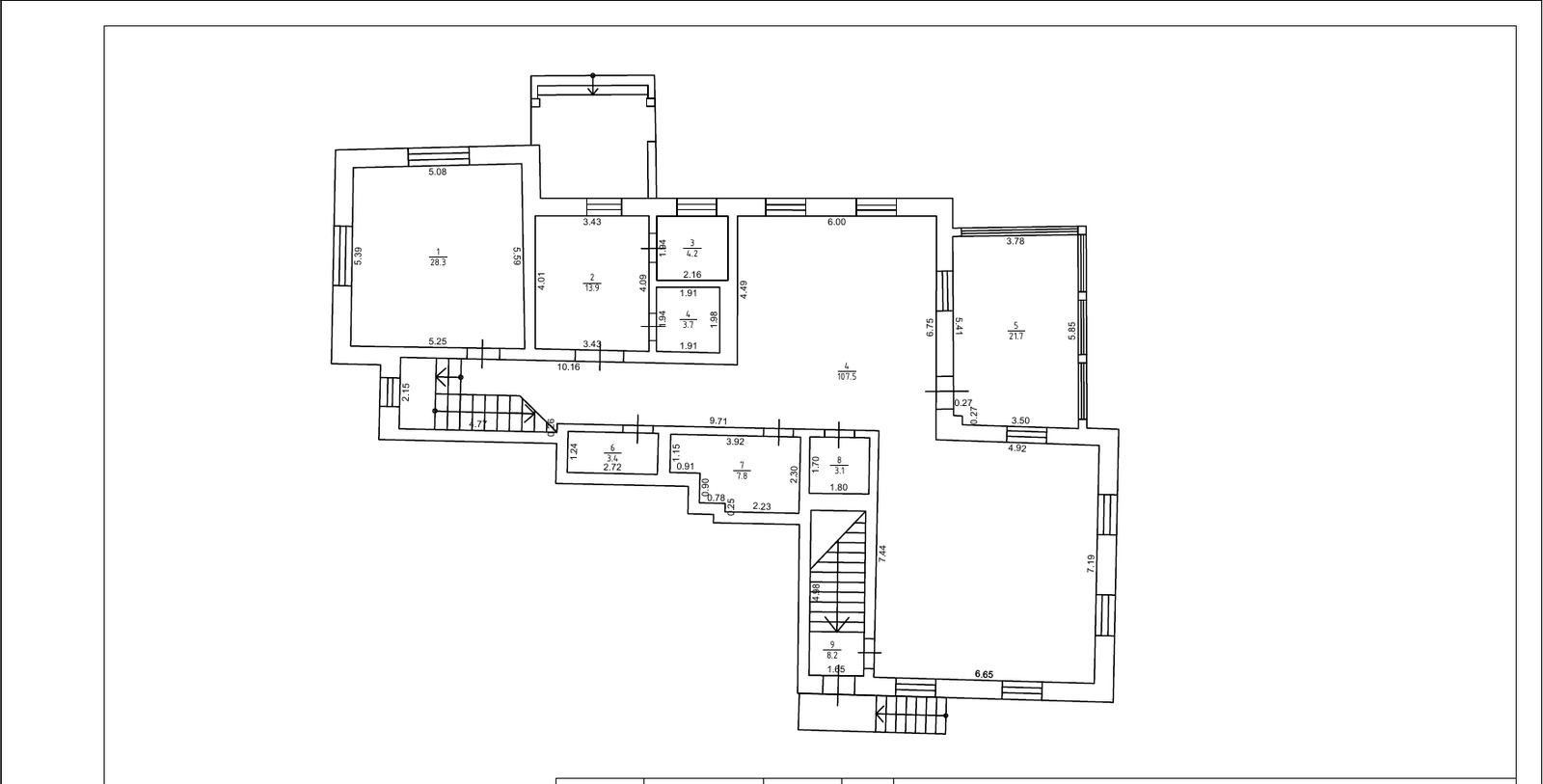

Обмерный план этажа

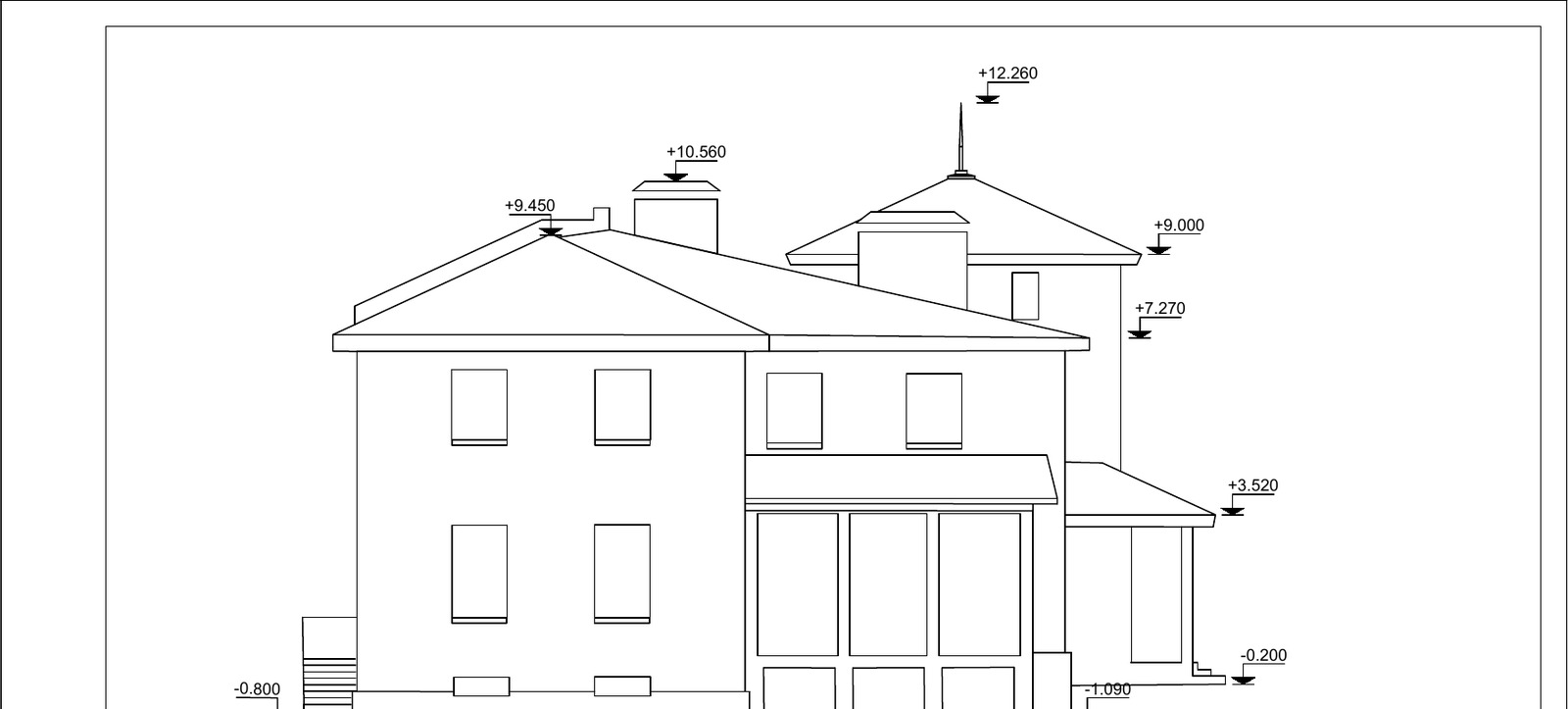

Обмерный чертёж фасада

Результат лазерного сканирования

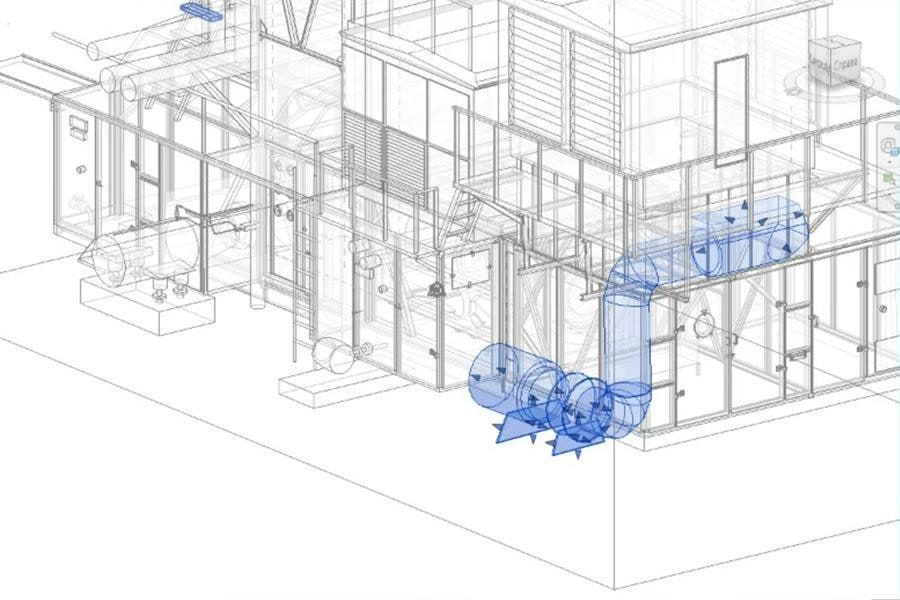

3D-обмер объекта

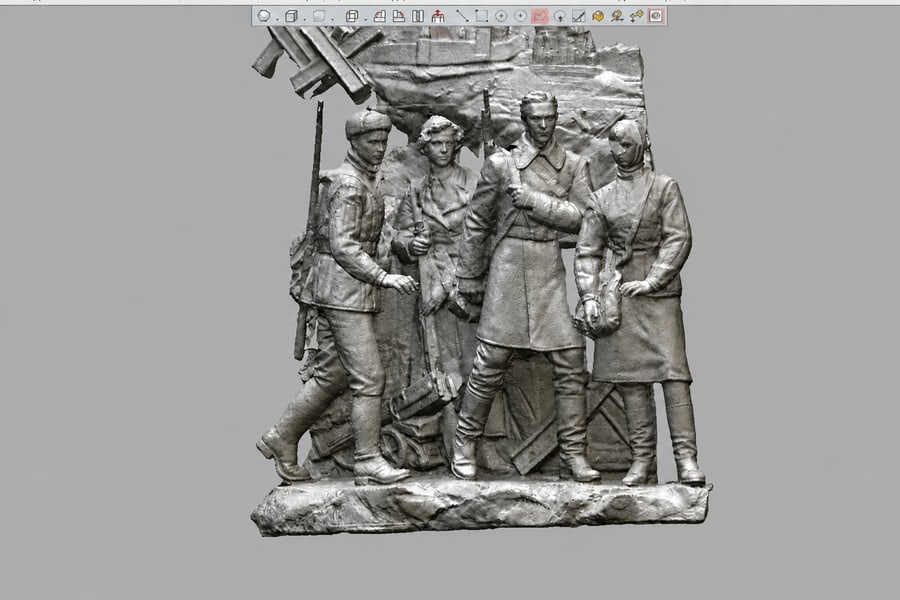

Сканирование скульптурной композиции

Правила приёмки результатов лазерного сканирования

Результат принимают по требованиям согласованного технического задания. До закрытия работ заказчик проверяет:

• охват согласованных зон и отсутствие критичных пропусков в видимых поверхностях;
• систему координат, требования к точности и плотности данных, если они заданы;
• комплект файлов, их форматы и возможность открытия в согласованном программном обеспечении;
• соответствие облака точек, чертежей или модели поставленной задаче;
• наличие пояснений, ведомостей и других материалов, предусмотренных заданием.

Замечания фиксируют по конкретным требованиям технического задания. Материалы, которые не были включены в согласованный комплект, оформляют как дополнительную задачу.

Воздушное лазерное сканирование

Еще один метод лазерного сканирования — съемка с применением БПЛА. Беспилотный летательный аппарат используют для съемки рельефа местности, протяженных объектов и фасадов сооружений с воздуха. Полученные данные применяют для создания карт и трехмерных моделей крупных территорий и линейных объектов.

Инженеры ООО «ГСС» используют в работе современные беспилотные летательные аппараты и аэрофотосъемочные комплексы.

Возможности оборудования:

• аэрофотосъемка территории площадью до 30 гектаров в течение 30 минут;
• вертикальный взлет и посадка;
• работа в ограниченном пространстве;
• полет с учетом рельефа местности;
• работа при температуре от −20 до +50 °C;
• высота воздушного лазерного сканирования до 500 метров;
• точность измерений — от 5 сантиметров.

Преимущества лазерного 3D-сканирования

• Полнота данных: фиксируется геометрия видимых поверхностей, а не только заранее выбранные точки.
• Скорость полевого этапа: большой объём измерений собирается за один проход по объекту.
• Работа со сложной формой: наклонные, криволинейные и насыщенные деталями зоны не требуется упрощать до отдельных размеров.
• Повторный анализ: по сохранённому облаку можно выпускать дополнительные сечения и размеры, если нужная зона была снята качественно.
• Наглядность: облако точек и модель понятны проектировщикам, строителям и техническому заказчику.
• Меньше пропусков: плотная съёмка снижает риск не зафиксировать важный элемент, но не отменяет контроль инженера.

Ограничения и сложные условия сканирования

На полноту и качество данных влияют:

• непрозрачные препятствия и отсутствие прямой видимости;
• стекло, вода, зеркальные и сильно отражающие поверхности;
• движущиеся люди, транспорт или механизмы;
• дым, пыль, туман, осадки и сложное освещение;
• невозможность безопасно установить прибор или пройти маршрут.

Сложные условия не всегда делают съёмку невозможной. Инженер меняет расположение станций, выбирает другое время, закрывает проблемные зоны дополнительными позициями или сочетает сканирование с другими методами измерений.

Какие приборы и программное обеспечение для лазерного сканирования есть в арсенале нашей компании?

Для лазерного 3D-сканирования используем стационарные, мобильные и ручные системы. Оборудование подбираем с учётом размеров и геометрии объекта, требуемой точности, условий доступа, способа геодезической привязки и необходимого формата результата.

Приборы для лазерного 3D-сканирования

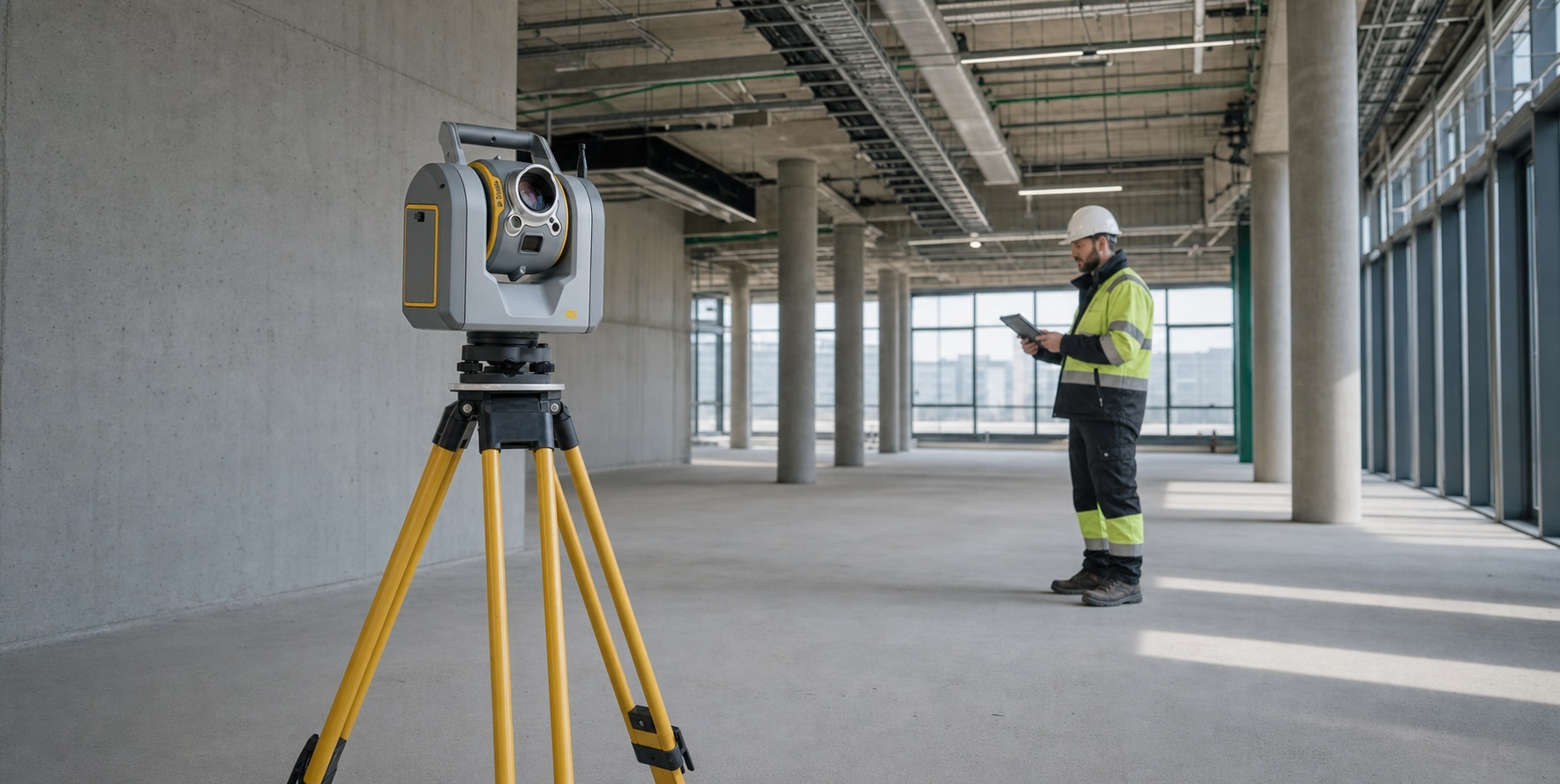

• Сканирующий тахеометр Trimble SX10 1″ Scanning Total Station — совмещает точные геодезические измерения, фотосъёмку и получение облака точек. Применяется для фасадной съёмки, контроля конструкций и привязки результатов сканирования к системе координат.
• Контроллер Trimble TSC7 Standalone — защищённый полевой контроллер для управления геодезическим оборудованием. Позволяет контролировать измерения, изображения и пространственные данные непосредственно на объекте.
• Сканер Skanform L5 — ручной сканер для детальной оцифровки отдельных конструкций, оборудования, архитектурных элементов и объектов сложной формы.
• Лазерный 3D-сканер Trimble X7 — наземный сканер для съёмки помещений, фасадов, зданий и промышленных объектов. Используется для получения зарегистрированного облака точек, подготовки обмерных чертежей и создания 3D-моделей.
• Лазерный сканер CHCNAV RS10 — мобильная система, объединяющая лазерное сканирование, визуальную SLAM-навигацию и GNSS RTK. Подходит для быстрой съёмки помещений, строительных площадок и территорий.
• Геодезический SLAM-сканер XGRIDS L2, комплект 16/120 RTK — переносная система для сканирования объекта во время движения оператора. Используется при съёмке зданий, протяжённых маршрутов, территорий и труднодоступных зон.
• 3D-сканер Shining EinScan HX — ручной сканер для детальной оцифровки оборудования, деталей, декоративных элементов и поверхностей сложной формы. Поддерживает режимы быстрого и лазерного сканирования.
• SLAM-сканер SHARE S20 — мобильный LiDAR-сканер для оперативной съёмки помещений, фасадов, строительных объектов и открытых территорий. Позволяет получать пространственные данные и цветное облако точек.

Программное обеспечение для сбора и обработки данных

Для управления приборами, регистрации сканов, обработки облаков точек и подготовки итоговых материалов применяем специализированное программное обеспечение:

• Trimble Access — управление полевыми измерениями с помощью контроллера Trimble TSC7 и работа с данными Trimble SX10.
• Trimble Perspective — управление лазерным сканером, просмотр данных и контроль регистрации сканов непосредственно на объекте.
• Trimble Business Center Survey Advanced и Trimble RealWorks — объединение геодезических измерений, регистрация, очистка, проверка и обработка облаков точек.
• CHCNAV SmartGo и CoPre — управление сканированием и последующая обработка данных, полученных системой CHCNAV RS10.
• XGRIDS LixelGO и LixelStudio — управление мобильным сканированием, обработка, объединение и экспорт данных XGRIDS L2.
• EXScan HX — сбор, совмещение и обработка данных ручного сканера Shining EinScan HX.
• SHARE Capture и SHARE PointClouds Studio — управление работой SHARE S20, обработка траектории и формирование облака точек.

Конкретную связку оборудования и программного обеспечения определяем до начала работ. Это позволяет учесть требуемую точность, систему координат, условия съёмки и формат материалов, которые должен получить заказчик.

Вопросы о лазерном сканировании зданий и сооружений

Что нужно подготовить для расчета работ?

Передайте описание объекта: тип здания, площадь, этажность, доступные планы или изображения, требуемый результат и ограничения доступа. Эти сведения помогут определить объем работ, уровень детализации и места установки прибора. До выезда также согласуют условия проведения сканирования и состав материалов, которые должен получить заказчик.

Что позволяет получить лазерное сканирование зданий?

Наземный сканер фиксирует миллионы точек, отражающих геометрию видимых поверхностей. После регистрации и обработки заказчик получает пространственные данные, а при необходимости — чертежи или трехмерную модель здания. Модель объекта и другие цифровые материалы включают в результат только в том случае, если это предусмотрено техническим заданием.

Чем технология отличается от ручных обмеров?

Технология позволяет зафиксировать не отдельные размеры, а пространственную геометрию доступной части объекта. Данные, полученные в результате сканирования, можно использовать для последующей проверки размеров и взаимного положения элементов. Если требуется снять всего несколько простых размеров, ручной способ может оказаться эффективнее.

Как проверяют качество полученных данных?

Специалисты контролируют расположение станций, перекрытие участков съемки, регистрацию и привязку. На результат также влияют расстояние до поверхности, свойства материалов и наличие закрытых зон. Особенно важно определить требования до начала работ: это помогает получить точные данные без необоснованных универсальных гарантий.

Можно ли использовать результат для обследования и проектирования?

Да, если состав выдачи заранее согласован с задачей. Материалы могут применяться при обследовании, ремонте, реконструкции, проектировании и планировании работ. Для объектов культурного наследия и архитектурных задач отдельно уточняют необходимую детализацию, правила обработки и требования к создаваемой модели.

От чего зависит стоимость выполнения работ?

Стоимость зависит от площади и сложности объекта, количества позиций сканера, доступности помещений, требуемой детализации и состава результата. На расчет также влияет необходимость подготовки чертежей или создания цифровых материалов. Для получения КП достаточно передать исходные сведения и описать ожидаемый результат.

Как выбрать исполнителя?

Уточните опыт работы с похожими зданиями, квалификацию специалистов, состав оборудования и принципы контроля. Надежный исполнитель заранее фиксирует этапы работ, состав результата и порядок передачи материалов. Это позволяет проверить, что обработка данных и создание модели будут выполнены в строгом соответствии с согласованным заданием.
