Исполнительная документация в строительстве

09.11.2022
Объект
Объект Москва г., Раменский бульвар
Что делали мы
Что делали мы Съемка и подготовка исполнительной документации на стройке
Оборудование

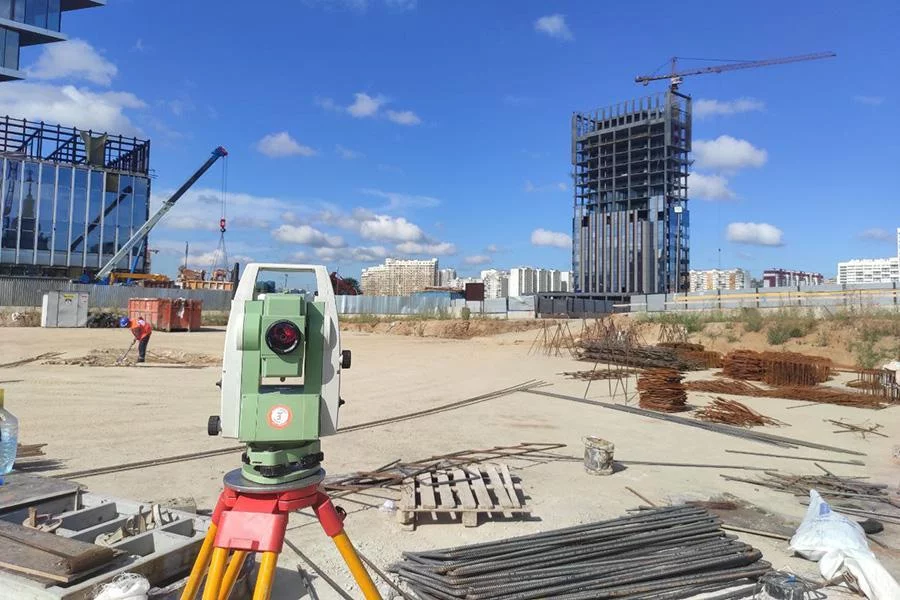

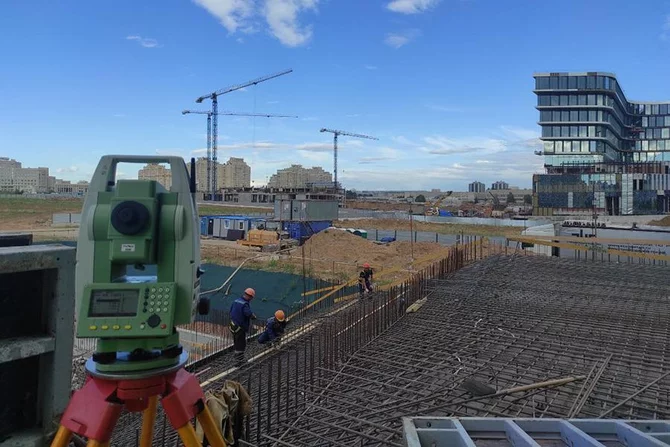

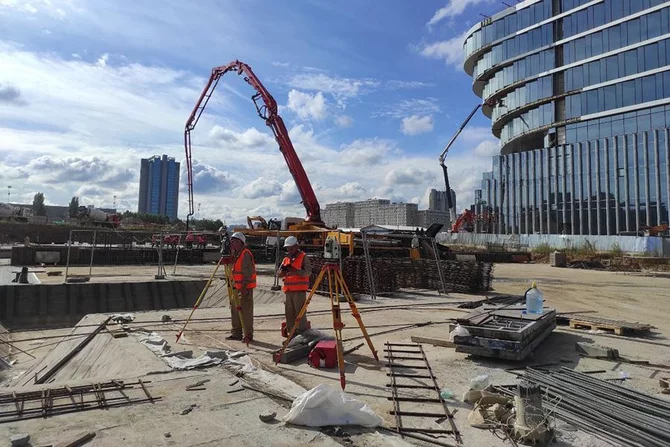

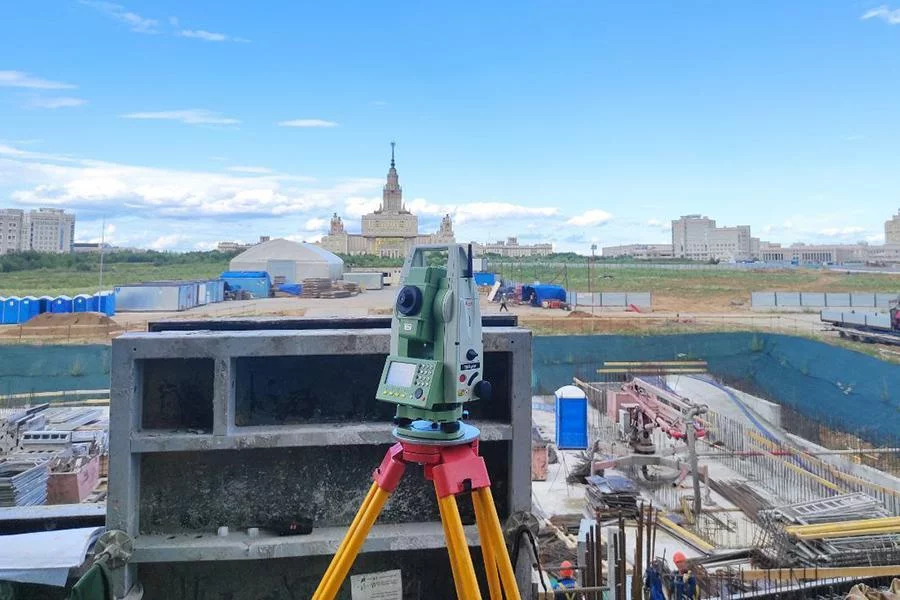

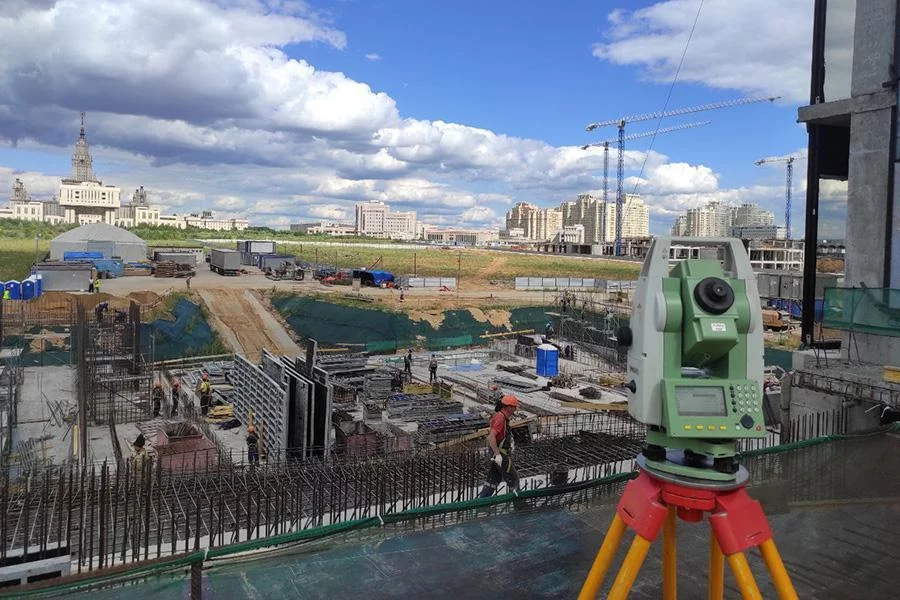

Оборудование Тахеометр SOKKIA CX-102; Тахеометр LeiCa TS 06
Срок выполнения
Срок выполнения Комплексное сопровождение
Результат работы

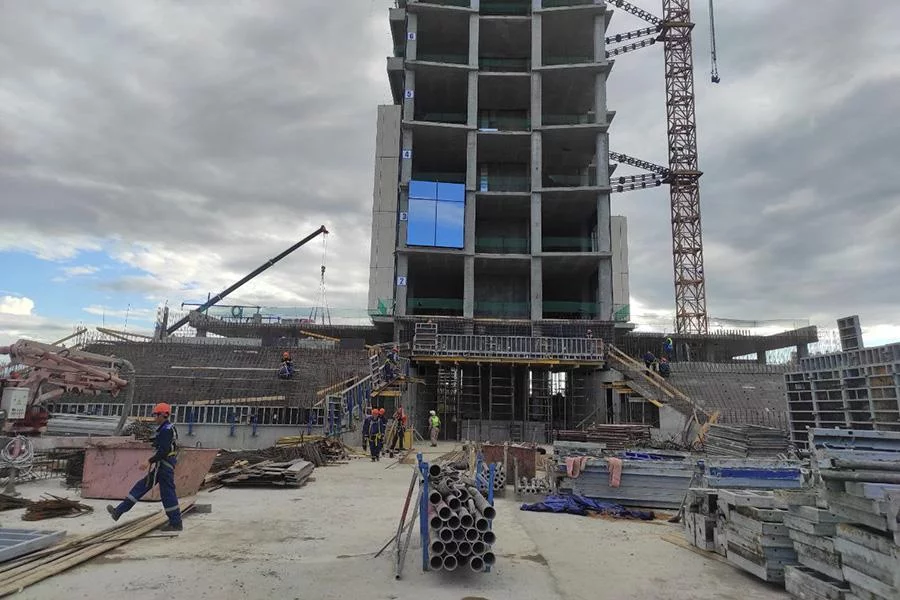

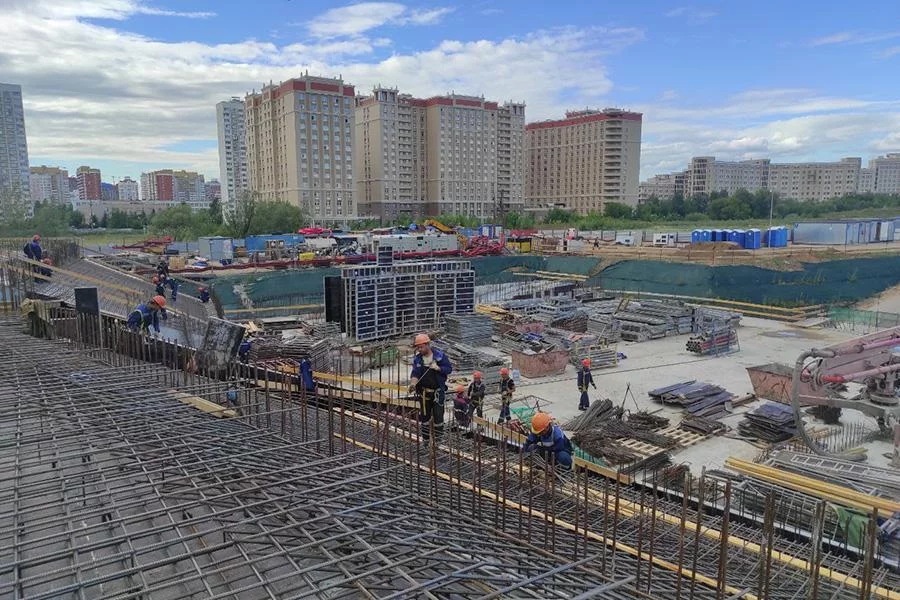

Задача заказчика: Обратившаяся к нам компания выступает в роли подрядчика и отвечает за монолитные работы при строительстве новых зданий МГУ, расположенных на Воробьевых горах. В ходе строительства требуется большой объем исполнительной документации, поступление которой обеспечивают наши сотрудники.

С начала 2022 года наши специалисты выполняют контроль различных аспектов стройки.

Перечень работ при строительстве данного объекта, которые обеспечиваются исполнительной документацией

Предлагаем ознакомиться с их составом и решением по их реализации:

  • Вынос в натуру ступень и края плиты, а так же точек перелома плиты перекрытия и наклонной плиты трибун. В связи с тем, что уклон данной плиты осуществляется сразу в двух проекциях, была вынесена базовая линия через каждые 1-2 метра для более точной установки линии перегиба и  упрощения работы линейного персонала.

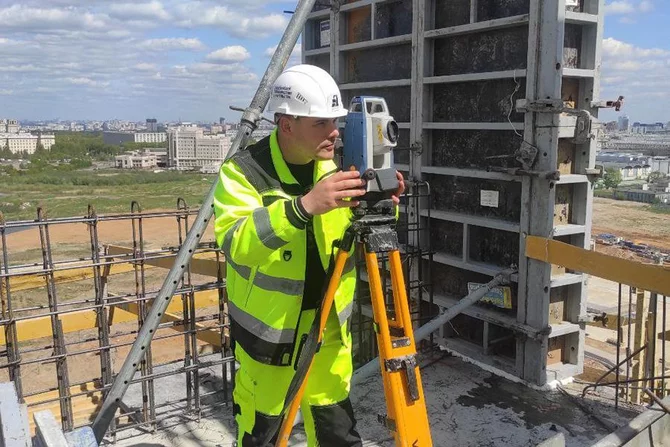

  • Контрольная съемка установленной опалубки вертикальных конструкций, перед и после заливки. Обработанные результаты этого этапа строительства были предоставлены заказчику и генеральному подрядчику, в виде исполнительной документации с нанесёнными фактическими отклонениями от проектного положения.
  • Контрольная съёмка приямка одной из  лифтовых шахт, работы по которым выполнял генеральный подрядчик данного объекта, там же были выявлены отклонения превышающие допуск.

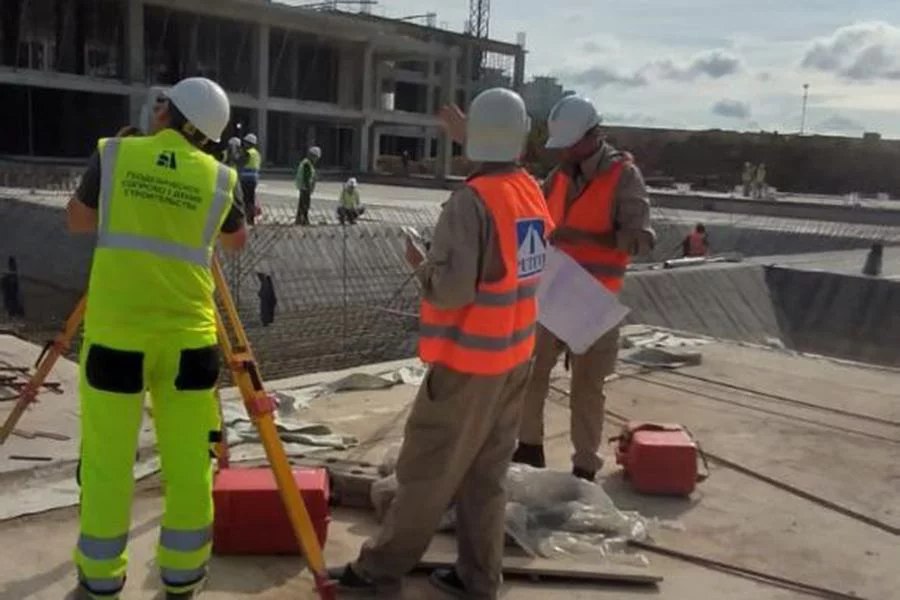

  • Совместно с геодезистом заказчика была выполнена работа по выносу в натуру точек края бетонной фундаментной плиты для установки армированных выпусков.

Помимо оформления самой исполнительной документации в процессе строительства, в обязательном порядке подписываются соответствующие акты.
