Съемка коммуникаций

04.01.2023
Объект
Объект Москва г., ул. Дорожная
Что делали мы
Что делали мы Съемка подземных коммуникаций
Оборудование

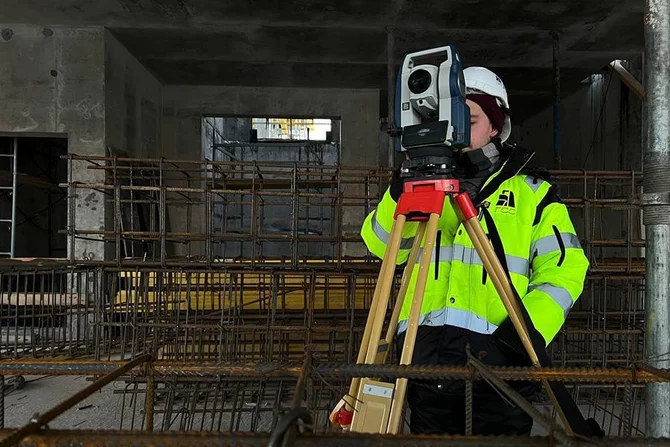

Оборудование Тахеометр SOKKIA CX-102
Срок выполнения
Срок выполнения Комплексное сопровождение
Результат работы

Задача заказчика: Требуется сопровождение монолитного строительства здания ЦОД – съемка поземных коммуникаций, плит перекрытия и других вертикальных конструкций.

Для обеспечения противопожарного водоснабжения предусматривается строительство кольцевых внутриплощадочных сетей водоснабжения. На эти сети устанавливаются камеры с пожарными гидрантами для наружного пожаротушения.

Старые коммуникации демонтируются. Подключение для водоснабжения осуществляется от двух существующих водопроводных линий.

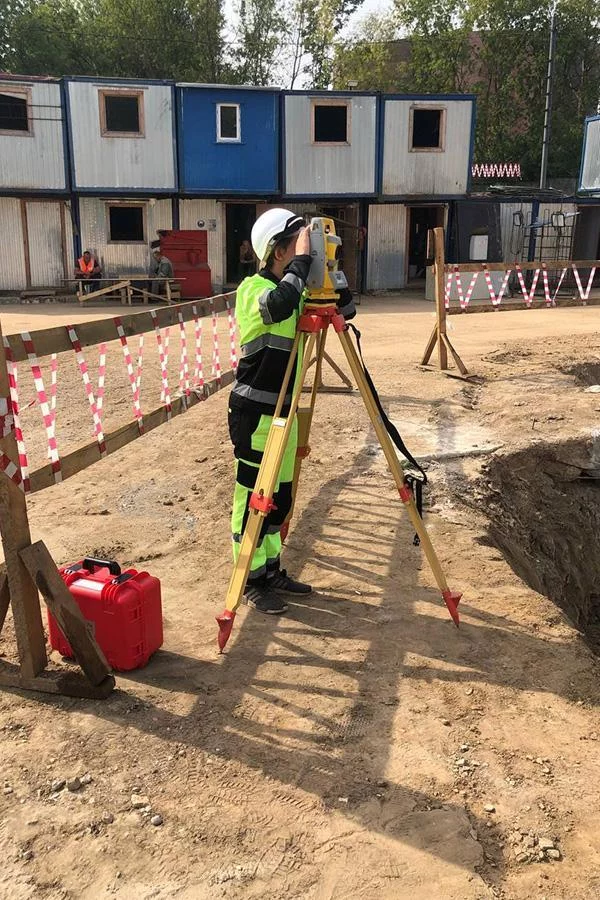

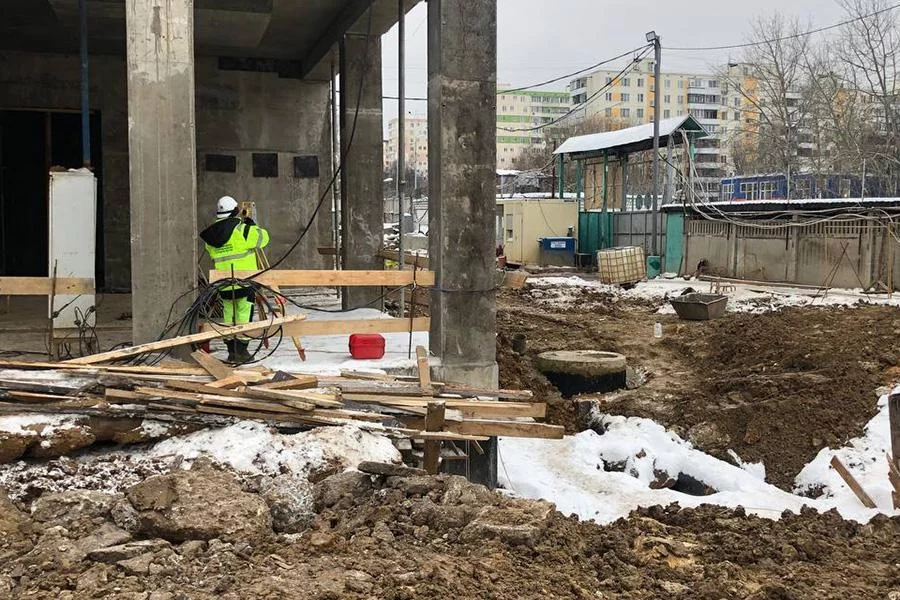

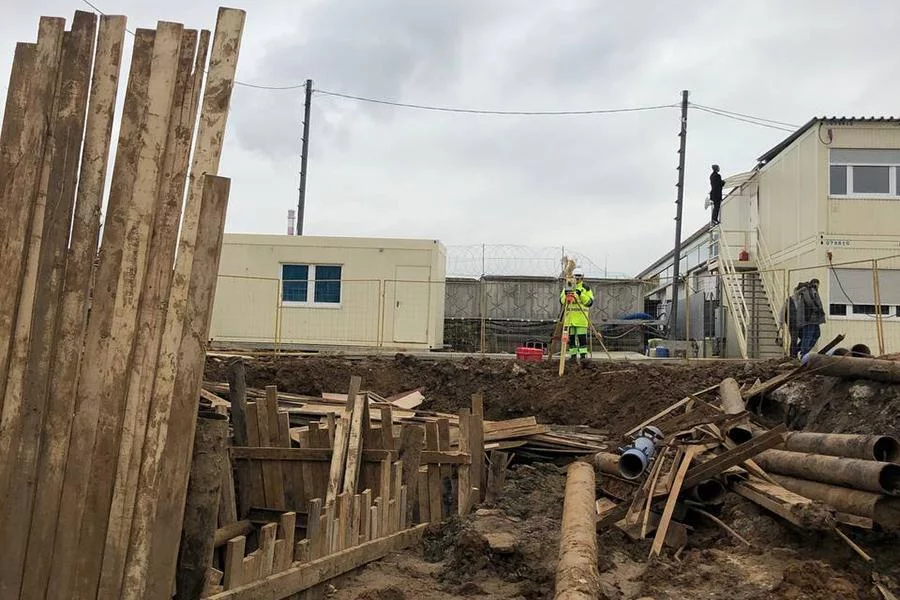

Где выполнялась геодезическая съемка для подведения подземных коммуникаций

  1. До начала производства земляных работ необходимо проверять абсолютные отметки низа труб городских колодцев, к которым присоединяется внутриплощадочная сеть водопровода.
  2. После осуществления земляных работ, перед установкой колодцев водопровода, заливается бетонная подготовка.
  3. Далее делают два слоя армирования, на которое заливается плита днища трубы.

Все работы ведутся согласно СП. Съемка ведется после засечки по высоте на репер, уравненный с помощью нивелирования. Важно производить контроль высотных отметок, для соблюдения проектного уклона линий водопровода.

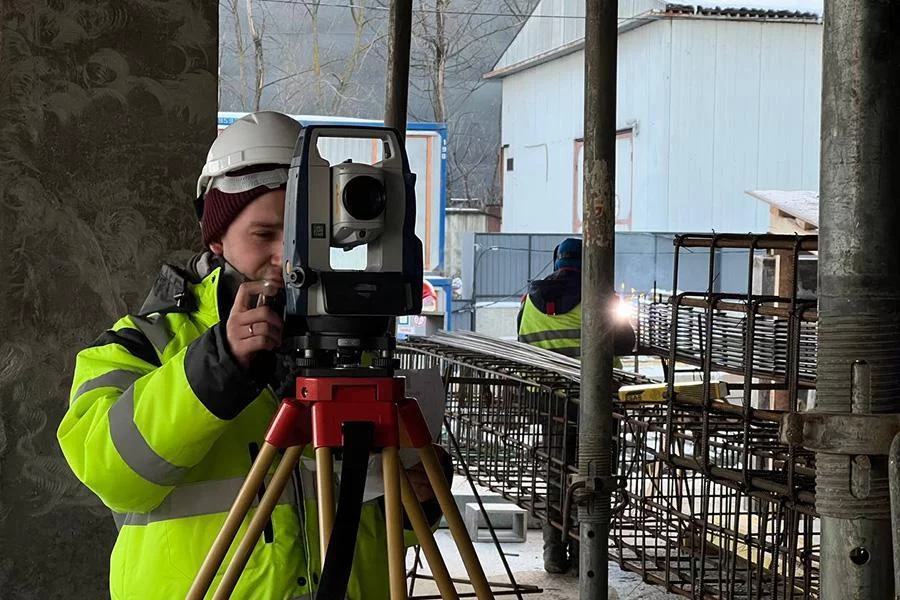

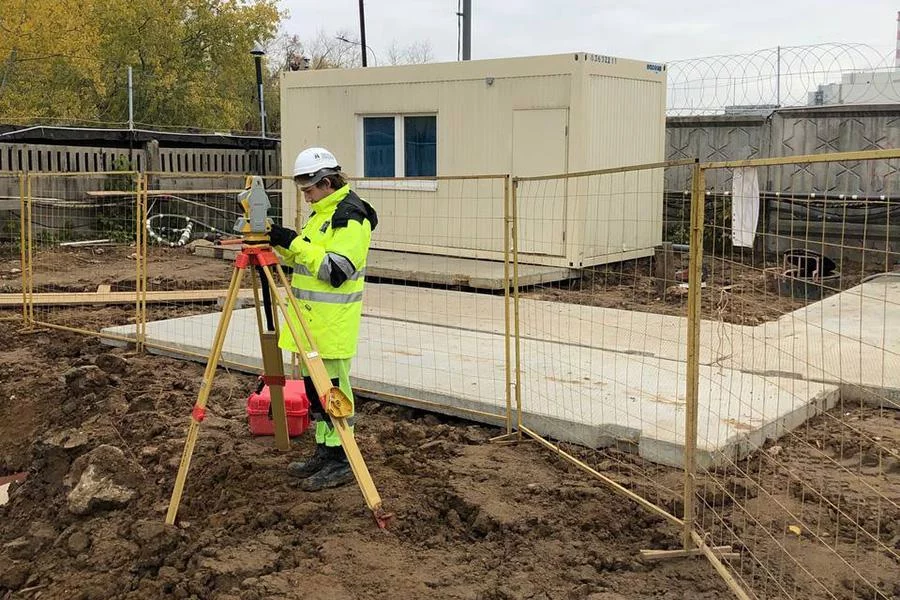

Для исполнительной съемки коммуникаций используем поверенный электронный тахеометр.

  • Точность прибора 2 мм + 2 ppm для линейных измерений.
  • Оценка точности пунктов ГРО составила 3мм, обратная засечка по 1 мм в плане.

После монтажа трубопроводов и колодцев, до засыпки, строительно-монтажная организация должна составить акт освидетельствования скрытых работ по установленной форме.

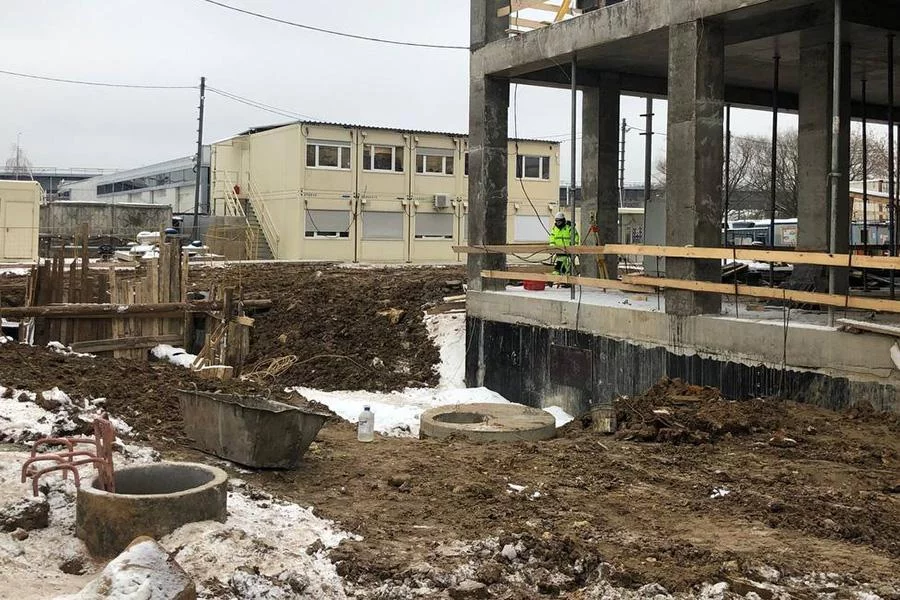

После обустройства ливневых, хозяйственно-бытовых канализаций и колодцев, устанавливают люки.

  • Высоты берутся из профилей сетей в рабочей документации. После проверяются по вертикальной планировке на генеральном плане.
  • Допуски зависят от поверхности, на которой будет установлен люк. Здесь поверхность асфальтовая, поэтому допуск 2 см.

Другие задачи при строительстве

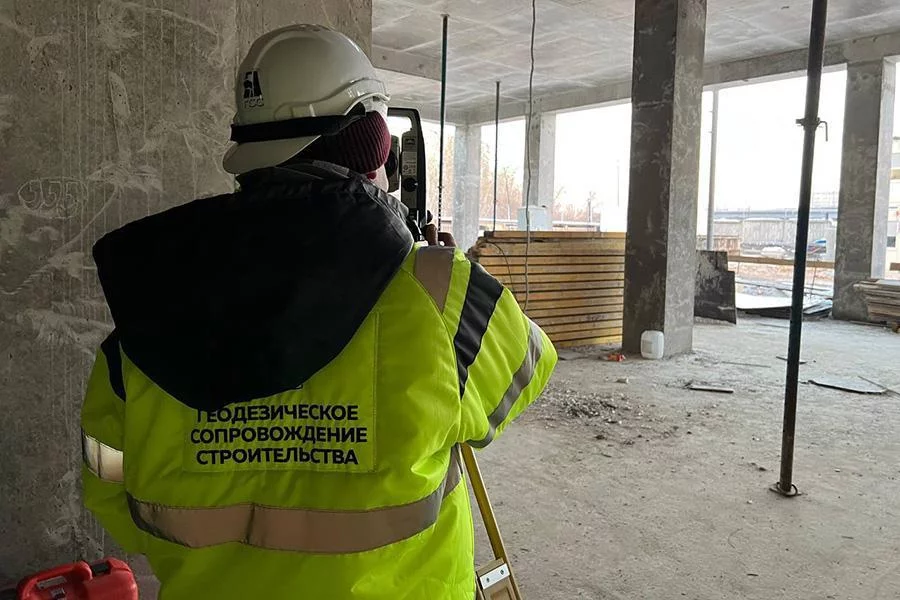

Помимо контроля подземных коммуникаций, на объекте выполняется ряд задач по исполнительной съемке вертикальных корнструкций.

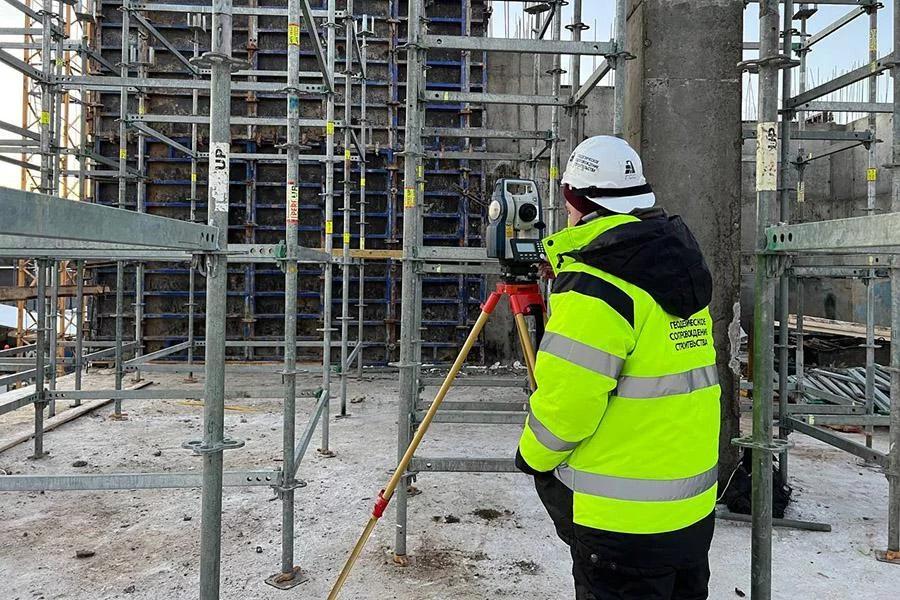

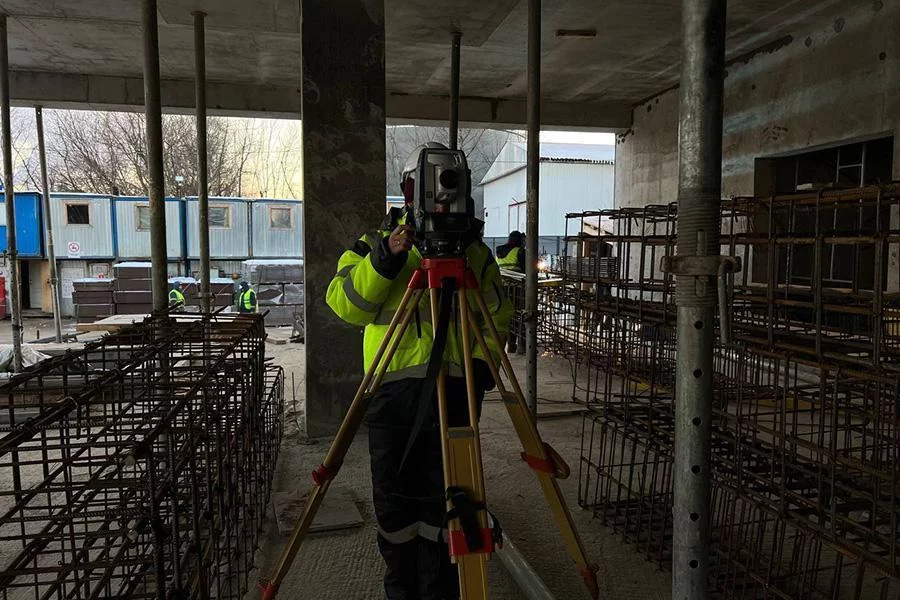

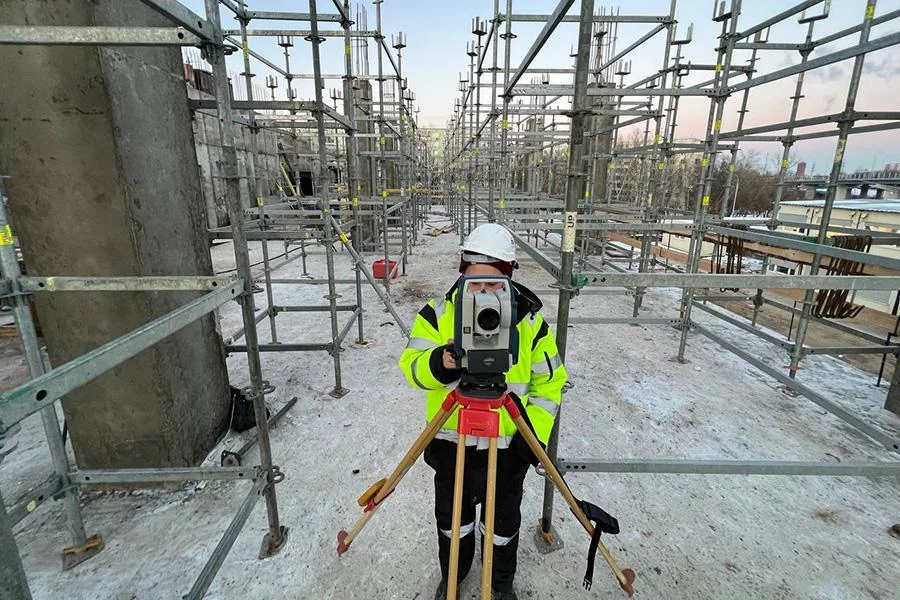

  • Возводятся вертикальные конструкции (колонны и стены) второго этажа. Высота конструкций 5 метров. Леса стоек выставляют до демонтажа опалубки стен и колонн. Приходится снимать по 2-5 колонн, чтобы не усложнять дальнейшую работу.

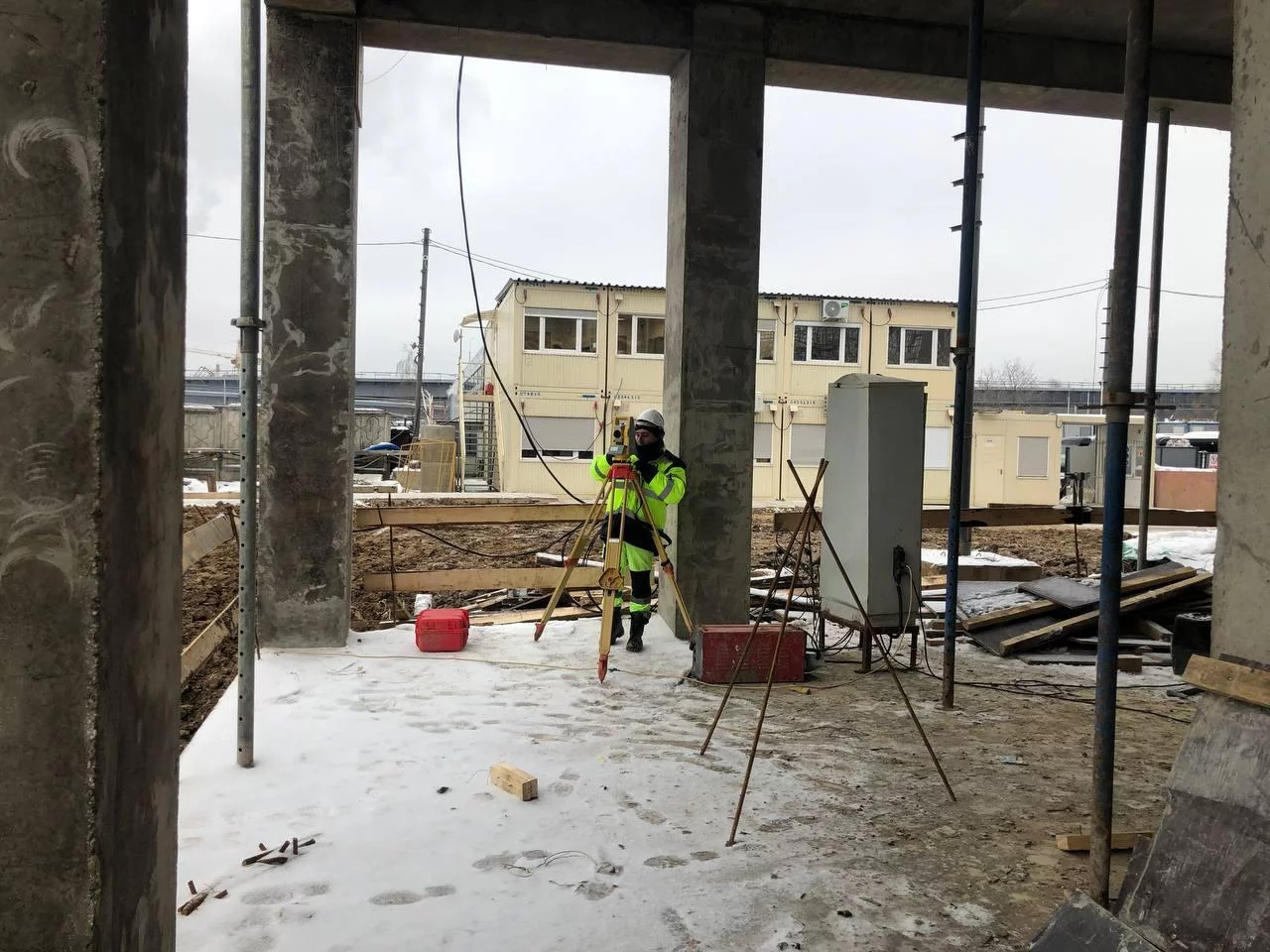

  • Параллельно съемке конструкций второго этажа, делается контрольная съёмка исправлений стен и колонн первого этажа.

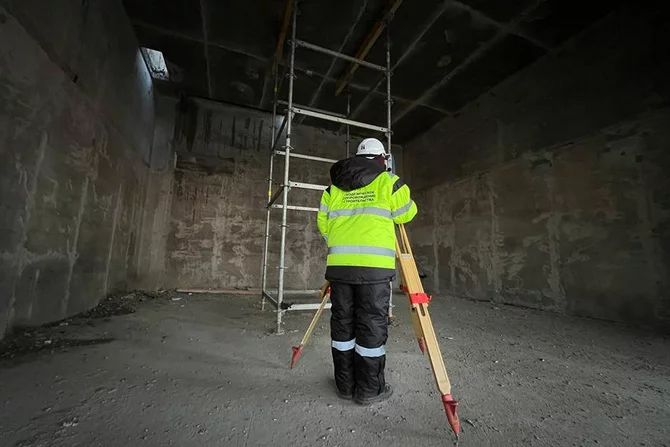

Съемка вертикальных конструкций производится в трех отметках: низ, середина и верх. Делается это для контроля «излома» в месте сбора опалубки.

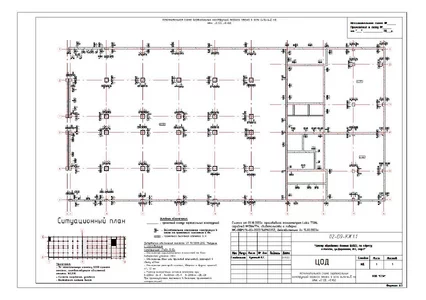

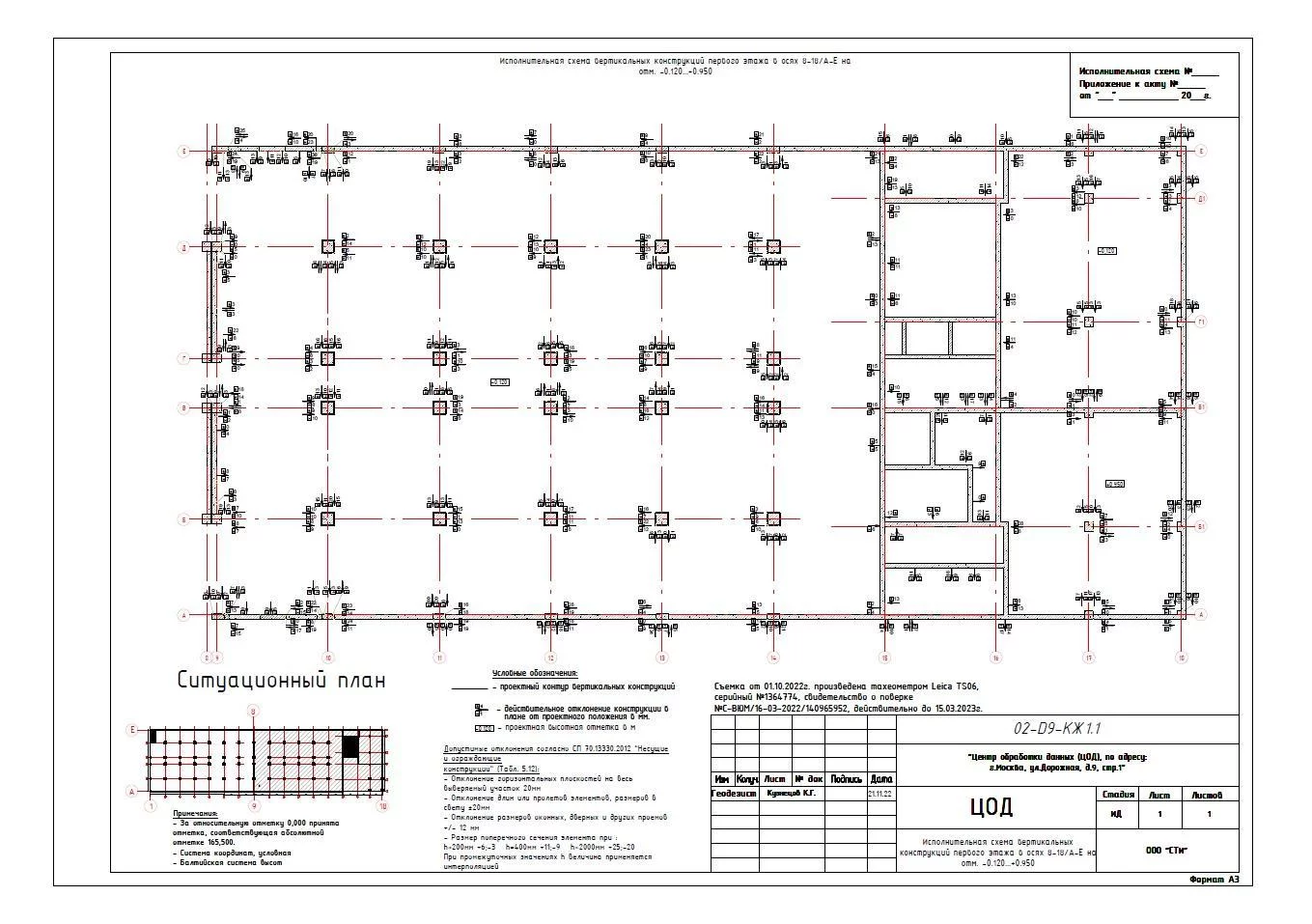

Исполнительные схемы с фактическими отклонениями передаются ответственным лицам, на бумаге.

Заказывайте геодезическую съемку для подведения подземных коммуникаций и других задач на стройплощадке в компании ГСС.
