Разбивочные работы

25.10.2022
Объект
Объект Москва г., ул. Дорожная
Что делали мы
Что делали мы Разбивка на стройке
Оборудование
Оборудование Тахеометр TOPCON ES-105
Срок выполнения
Срок выполнения Несколько выездов
Результат работы

Задача заказчика: Требуются разбивочные работы в процессе строительства зданий центра обработки данных (ЦОД).

ЦОД — специализированное здание для размещения (хостинга) серверного и сетевого оборудования, подключения абонентов к каналам сети Интернет и хранения данных.

  • Под всей территорией объекта (под землей) будут располагаться емкости с охлаждающей жидкостью общим объемом 1000000 литров.
  • Газовая система пожаротушения и генераторы.
  • Будут установлены два резервных генератора поддержания базовой электрической нагрузки по 2000 кВт каждый.

Какие разбивочные работы выполнили при строительстве ЦОД

Мы выполняем работы для генподрядной организации.

Сгущения сети ГРО. Места расположения и способ закрепления пунктов геодезической разбивочной основы на площадке должны обеспечивать производство работ по геодезическому сопровождению на объекте в любой момент времени с надлежащей точностью.

ГРО создают с помощью пространственной сети пунктов, которые располагаются в районе объекта строительства таким образом, чтобы с любой точки площадки было видно минимум на три пункта, обеспечивающих построение обратных геодезических засечек и других линейно-угловых построений.

Геодезическая разбивка на стройке началась с установки марок ГРО.

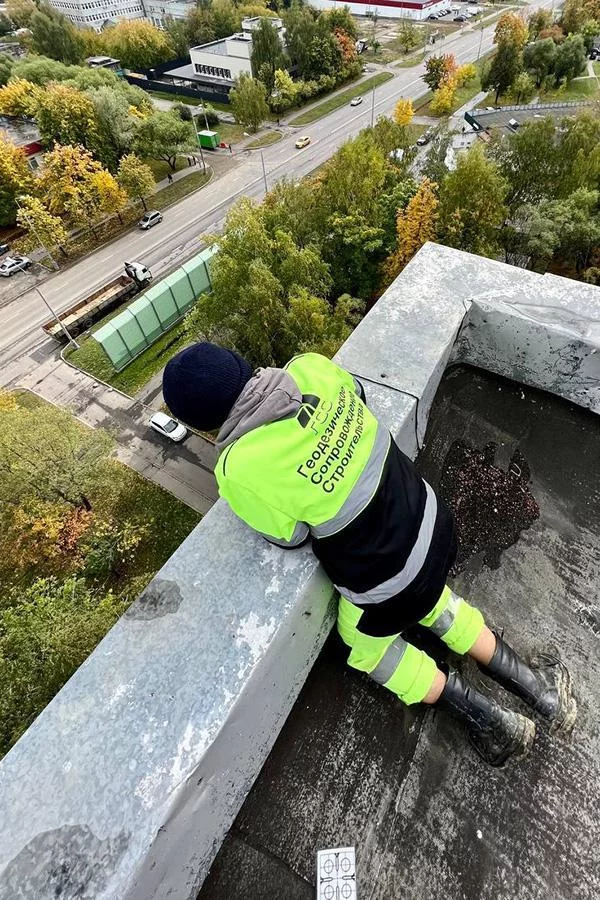

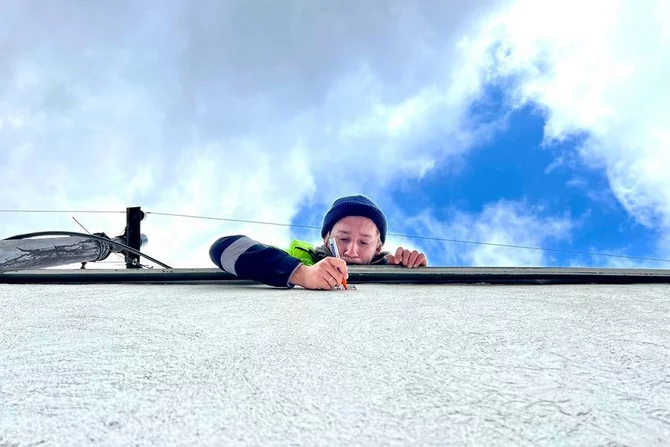

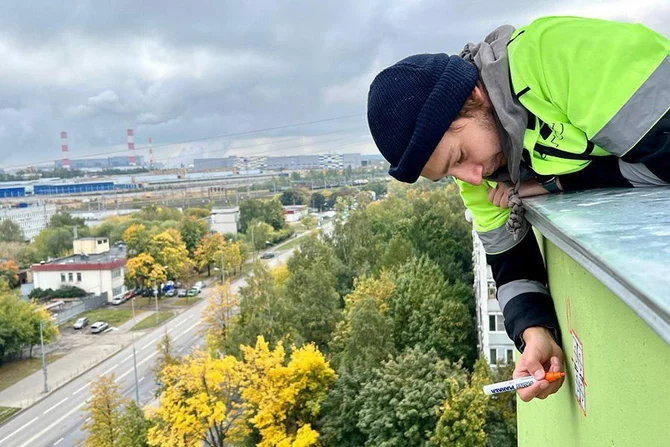

Светоотражающие рефлекторы, размером 100х100 мм, были наклеены на близлежащих жилых домах, с помощью монтажного клея. Со временем видимость марок становится все хуже, и приходится клеить дополнительные.

Трудности и их решения

Самое долгое и сложное в данных разбивочных работах - согласование доступа на крыши соседних зданий.

Процесс согласования занял около двух недель. Пришлось составлять письма на официальном бланке, присылать фотографии марок, данные исполнителей и договариваться о дате и времени производства работ.

Что мы делали после закрепления всех марок:

  • Выполнили линейно-угловые измерения за 2 часа.
  • Произвели уравнивание полученных данных.

После уравнивания, оценка точности расположения новых пунктов ГРО составила 3мм.

По итогу проведения разбивочных работы на объекте – установлено достаточно пунктов для комфортной и точной работы.
