Геодезическая схема котлована

Одним из основных этапов практически любого строительства является подготовка котлована. Создание исполнительных схем котлована одна из самых востребованных задач, встающих перед геодезистами нашей компании. При производстве земляных работ, уделяем большое внимание контролю  соответствия геодезических меток проектным значениям.

Проведение контрольной геодезической съемки обязательно сопровождается оформлением технической документации. Опыт наших геодезистов и новейшее геодезическое оборудование исключает ошибки.

На этой странице вы найдете множество примеров выполненных работ и узнаете подробно о том, как мы проводим эту процедуру.

Обращаясь к нам, вы получите:

  • детальную разбивку контура котлована;
  • контроль глубины отрывки котлована;
  • расчет объема земляных работ;
  • исполнительную съемку котлована;
  • защиту объемов у заказчика.

Как выполняется исполнительная съемка котлована

Исполнительную съемку котлована выполняют только после зачистки его дна.

Хотя допуск на отклонения отметки достаточно значительный (до 5 см), такая зачистка, осуществляется, как правило, ручным способом и позволяет уменьшить величину отклонения. Это в свою очередь влияет на расход строительных материалов (песок, бетон) в ходе дальнейших строительных работ. Например, при проведении последующей подбетонной подготовки.

При съемке котлована, мы определяеем положение осей, размеры внутреннего и внешнего контура котлована, а также отметки дня котлована по результатам нивелирования поверхности по квадратам и их отклонениям от проектного значения.

Если проектом предусмотрено несколько значений этой отметки, то обязательно на исполнительную схему наносятся разграничительные между ними линии.

В качестве приложения могут быть приложенные расчеты по объему извлеченного грунта (картограмма земляных работ).

Короткое видео о проводимых нами работах

Заказывайте создание исполнительной схемы котлована у нас и будьте уверены в точности результата! Мы несем ответственность за выполненные работы!

Как производится расчет выемки грунта под котлован

Плановая разметка выполняется тахеометром и рулеткой.

  1. Вынести и закрепить на местности основные оси сооружения.

  2. Отложить от основных осей здания расстояния до нижнего контура дна котлована (нижняя бровка. Данные об откладываемых расстояниях указаны в ППГР и могут быть 0,5 ÷ 1,0 м.

  3. Вычислить и отложить расстояние  от нижнего контура до верхнего контура котлована

В современное время выносится верхняя бровка котлована. Затем закрепляется арматурой с сигнальной лентой. При откопке арматура должна остаться.

Геодезический контроль глубины котлована с использованием визирки или нивелира, если глубина котлована до 2 м.

Последовательность работы:

  • Определить длину визирки.
  • Периодически (по мере углубления) устанавливать на дно котлована переносную визирку и контролировать глубину отрывки.

Совпадение линии визирования верхней гранью визира указывает, что котлован отрыт на требуемую глубину.

Разработку глубины котлована производят экскаватором до отметки на 10 – 15 см выше проектной.

Окончательную зачистку дна котлована до проектной отметки проводят измерениями с использованием нивелира в следующей последовательности:

  1. Установить на дне котлована два дополнительных репера и передать на них отметку подошвы котлована от строительного репера;

  2. Забить колья в виде сетки 3х3 или 5х5 м по всей площади котлована;

  3. Установить верхний обрез кольев на проектную отметку;

  4. Провести контрольные измерения зачистки дна котлована по отсчетам изменений высоты установки нивелира.

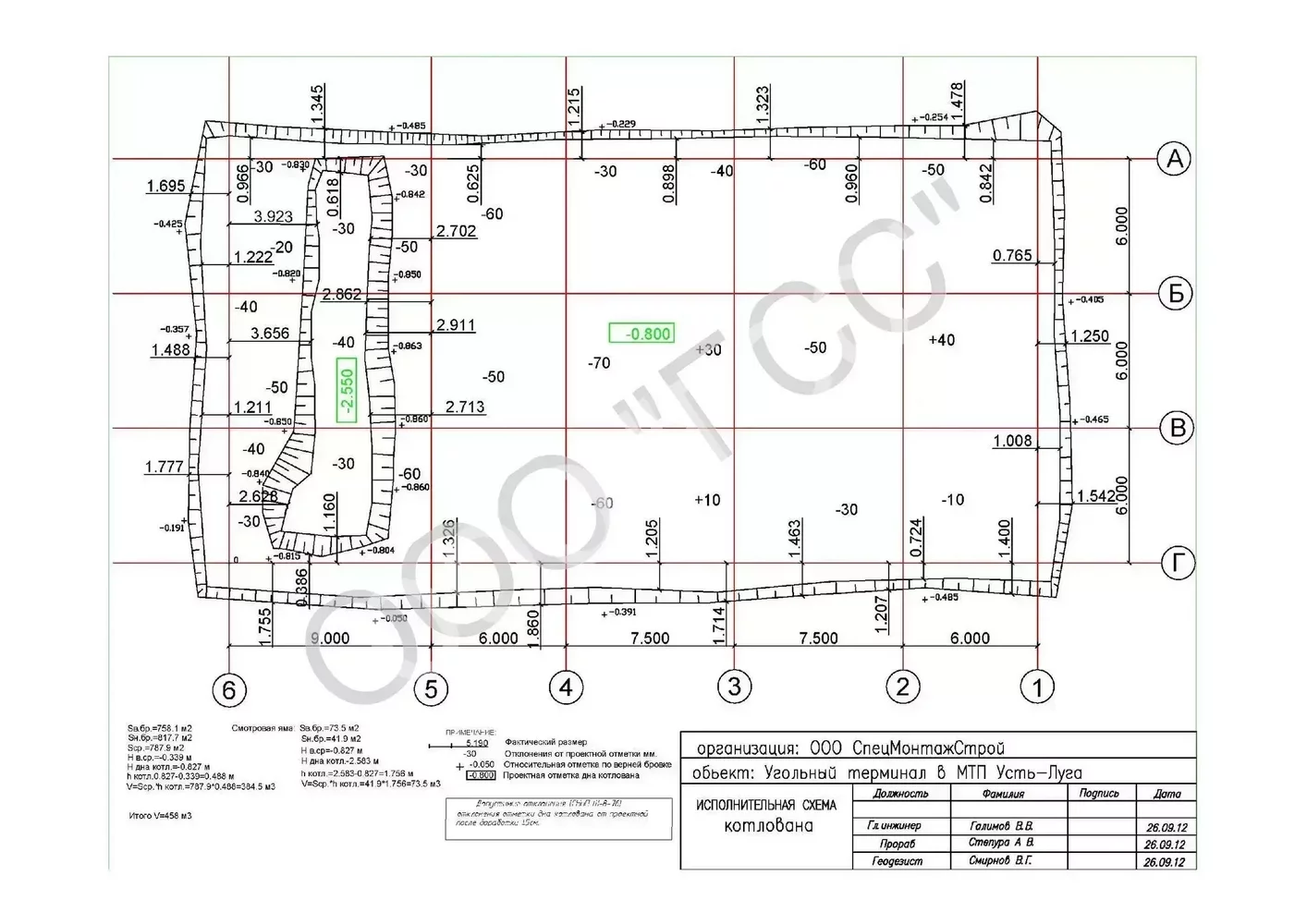

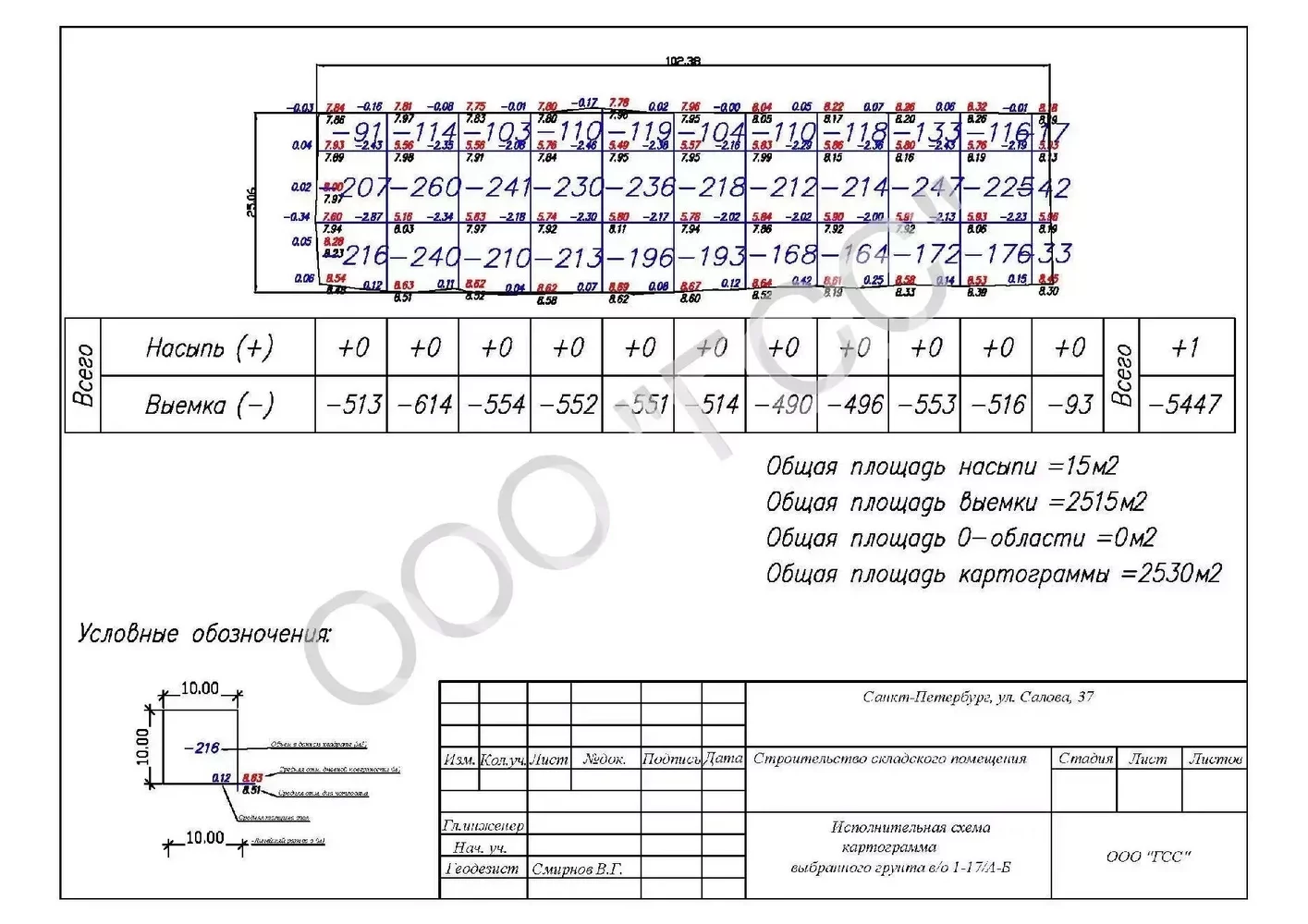

Пример картограммы и исполнительной схемы котлована

Последовательность работ при разметке котлована

  • На дно котлована устанавливают репер, высота которого соответствует отметке проектной глубины с небольшим завышением (до 20 см).
  •  На реперы 1 и 2 устанавливают нивелирные рейки. Нивелиры устанавливают наверху и внизу котлована. На кронштейне закрепляют компарированную рулетку.
  • Одновременно взять отсчеты а,
  • Вычислить отметку репера на дне котлована по формуле

Последовательность работ при разметке котлована

  • На дно котлована устанавливают репер, высота которого соответствует отметке проектной глубины с небольшим завышением (до 20 см).
  •  На реперы 1 и 2 устанавливают нивелирные рейки. Нивелиры устанавливают наверху и внизу котлована. На кронштейне закрепляют компарированную рулетку.
  • Одновременно взять отсчеты а,
  • Вычислить отметку репера на дне котлована по формуле

Контроль – изменением высоты прибора на 10 – 15 см.

Расчет объема земляных работ(как посчитать объем выемки грунта), как правило, проводят по геометрическим фигурам (квадратам, трапециям, треугольникам). А наше современное время делается геодезическая съемка тахеометром, потом оформляется в программе Кредо- объемы или Civil 3d, что значительно повышает точность вычислений объемов.

Чем мы отличаемся от других компаний, тем что обладаем большим количеством собственного оборудования!

Тахеометр Leica TS06plus R500 (5')

  • Точность угловых измерений 5’’, до 500 метров без отражателя;
  • Самая высокая точность линейных измерений в своем классе;
  • 2 функции для кнопки быстрых измерений на боковой панели – записывайте измерения, не отрываясь от окуляра;
  • Подсветка сетки нитей – измерения в условиях плохой освещенности.

Сканирующий тахеометр Trimble SX10 R800 (1')

  • Угловая точность 1’’;
  • Измерение расстояний в безотражательном режиме до 800 м;
  • Возможность проведения 3D сканирования высокой плотности;
  • Скорость сканирования до 26,600 точек в секунду в диапазоне до 600 м и самый маленький размер пучка лазерных лучей;
  • Усовершенствованная технология Trimble VISION, позволяющая быстро и легко получать снимки объекта с высоким разрешением;
  • Время работы от аккумулятора до 9 ч.

Аппаратура геодезическая спутниковая EFT M4 GNSS

Буровая установка УРБ-2А-2 на автомобиле Камаз 43118

Комплектация: с компрессором

Бурение скважин:

  • Шнековое бурение;
  • Колонковое бурение;

Область применения:

  • Инженерно-геологические изыскания;
  • Статическое зондирование грунта;
  • Выполнение опытно-фильтрационных работ (ОФР) - экспресс откачек воды из скважины.
